当前位置：首页->截止阀系列

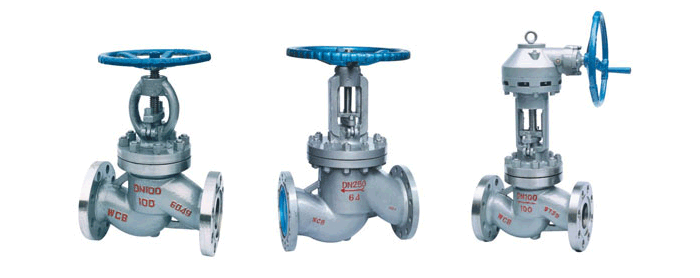

国标截止阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：4419   [关闭窗口]

产品规范

 设计规范

结构长度

连接法兰

 试验与检验 压力-温度 产品标识 供货规范
GB/T 12235 GB/T 12221 JB/T 79 JB/T 9092 GB 9131 GB/T 12220 JB/T 7928

公称压力（Lb）

1.6

 2.5 4.0 6.4 10.0 16.0
壳体强度试验 2.4 3.8 6.0 9.6 15 24
上密封试验 1.8 2.8 4.4 7.0 11 18
密封试验 1.8 2.8 4.4 7.0 11 18


产品类型

适用介质

 适用温度
J41HY-C型
J941HY-C型		 水、油品、蒸汽 ≤425
≤450
J41W-P型
J941W-P型		 硝酸类 ≤200
J41W-R型 酸酸类 ≤200
J41Y-I型
J941Y-I型		 水、油品、蒸汽 ≤550

产品类型

零件名称

阀体、阀盖 阀杆 阀瓣 密封面 阀杆螺母 填料 紧固件 手轮
J41HY-C型
J941HY-C型		 25.WCB 铬不锈钢 2Cr1325 H:不锈钢
Y:钴基硬质合金钢		 铝青铜 柔性石墨 优质碳钢 可锻铸铁
J41W-P型
J941W-P型		 铬镍鈦钢 铬镍鈦钢 铬镍鈦钢 铬镍鈦钢 铝青铜 柔性石墨 不锈钢 可锻铸铁
J41W-R型 铬镍钼鈦钢 铬镍钼鈦钢 铬镍钼鈦钢 铬镍钼鈦钢 铝青铜 柔性石墨 不锈钢 可锻铸铁
J41Y-I型
J941Y-I型		 铬钼钢 铬钼钢 合金钢 钴基硬质合金钢 铝青铜 柔性石墨 合金钢 可锻铸铁

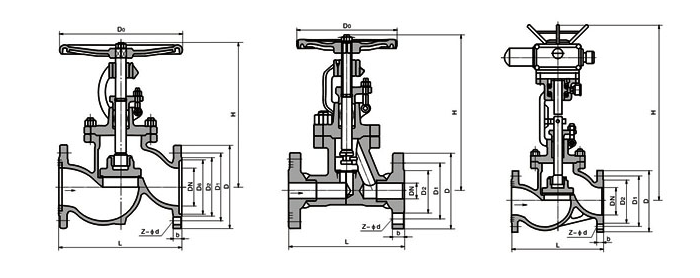

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2 B F Z-D H D0
J41HYB-16C J41W-16P J41W-16R J41Y-16I
10 130 90 60 40 14 2 4-14 198 120 4.7
15 130 95 65 45 16 2 4-14 218 120 5.2
20 150 105 75 55 16 2 4-14 258 140 7.1
25 160 115 85 65 16 2 4-14 275 160 7.4
32 180 135 100 78 18 2 4-18 280 180 8.5
40 200 145 110 85 18 3 4-18 330 200 12.5
50 230 160 125 100 18 3 4-18 350 240 20
65 290 180 145 120 18 3 4-18 400 280 25
80 310 195 160 135 20 3 8-18 355 280 35
100 350 215 180 155 22 3 8-18 415 320 50
125 400 245 210 185 24 3 8-18 460 360 75
150 480 280 240 210 24 3 8-23 510 400 100
200 600 335 295 265 26 3 12-23 710 400 210
250 730 405 355 320 30 3 12-23 786 450 446
300 850 460 410 375 30 3 12-23 925 500 648

文章分页：1
