| 电站截止阀 |
| 发表时间：2011-5-26 文字 〖 大 中 小 〗 阅读次数：4537 [关闭窗口] |
|
 |
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
产品标识 |
供货规范 |
| JB/T 3595/E101 |
E101 |
78DG |
E101 |
JB/T 3595 |
GB/T 12220 |
E101 |
|
产品型号 |
公称压力Lb(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度 |
适用介质 |
| 壳体强度 |
密封 |
P54 |
P55 |
P57 |
| J61HY-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤450 |
水、蒸汽、油品 |
| J61HY-200 |
20 |
30 |
22 |
/ |
/ |
/ |
| J61HY-250 |
25 |
38 |
28 |
/ |
/ |
/ |
| J61HY-320 |
32 |
48 |
36 |
/ |
/ |
/ |
| J61Y-P54/100V |
/ |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
| J61Y-P54/140V |
/ |
38 |
28 |
14 |
/ |
/ |
| J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
| J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤555 |
| J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
| J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
| J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
| J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
| J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
|
零件名称 |
零部件材料 |
| 阀体 |
WCB |
WC6 |
WC9 |
| 阀盖 |
25 |
12Cr1Mo1VA |
| 阀板 |
25 |
20Cr1Mo1VA |
20Cr1Mo1VA |
| 阀杆 |
1Cr17Ni2 |
20Cr1Mo1VA |
| 阀座 |
25 |
12Cr1Mo1VA |
| 密封副 |
STL+STL |
STL+STL |
STL+STL |
| 填料 |
柔性石墨 |
| 垫片 |
S软钢、柔性石墨 |
S软钢 |
F软钢 |
| 适用温度 |
-29-425度 |
-29-540度 |
| 适用介质 |
水、油品、蒸汽 |
蒸汽、油品 |
|

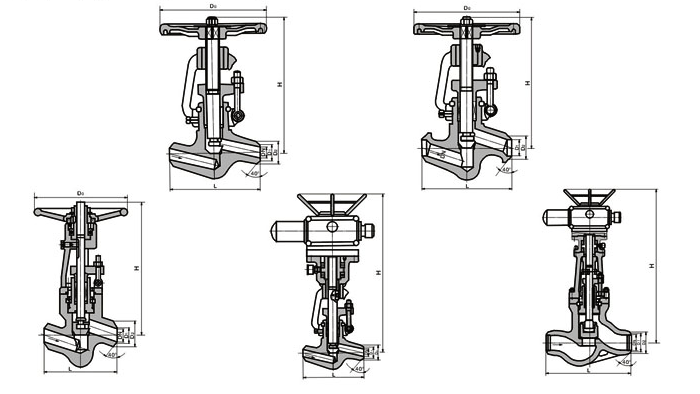

公称通经DN |
主要外形尺寸和连接尺寸(mm) |
WT(kg) |
| L |
D1 |
D2 |
H |
| J61H-200 J61Y-200 J961H-200 J961Y-200 |
| 20 |
170 |
22 |
42 |
480 |
38 |
| 25 |
170 |
27 |
42 |
520 |
41 |
| 32 |
200 |
34 |
52 |
728 |
58 |
| 50 |
350 |
53 |
76 |
728 |
89 |
| 80 |
500 |
86 |
108 |
798 |
135 |
| 100 |
600 |
107 |
161 |
890 |
190 |
| J61Y-250 J61Y-320 J961Y-250 J961Y-320 |
| 20 |
150 |
25 |
40 |
576 |
47 |
| 25 |
170 |
27 |
42 |
585 |
49 |
| 32 |
180 |
32 |
55 |
606 |
52 |
| 50 |
250 |
50 |
83 |
722 |
73 |
| 80 |
470 |
80 |
105 |
895 |
225 |
| 100 |
600 |
100 |
142 |
1179 |
296 |
| J61Y-P54100V J61Y-P54140V J961Y-P55100V J961Y-P55140V |
| 20 |
170 |
22 |
42 |
480 |
38 |
| 25 |
170 |
27 |
42 |
520 |
41 |
| 32 |
200 |
34 |
52 |
728 |
58 |
| 50 |
350 |
53 |
76 |
728 |
89 |
| 80 |
500 |
86 |
108 |
798 |
135 |
| 100 |
600 |
107 |
161 |
890 |
190 |
| J61Y-P54170V J61Y-P54195V J961Y-P55170V J961Y-P55195V |
| 20 |
150 |
25 |
40 |
576 |
47 |
| 25 |
170 |
27 |
42 |
585 |
49 |
| 32 |
180 |
32 |
55 |
606 |
52 |
| 50 |
250 |
50 |
83 |
722 |
73 |
| 80 |
470 |
80 |
105 |
895 |
225 |
| 100 |
600 |
100 |
142 |
1179 |
296 | 文章分页：1
|
|
|
|
|
