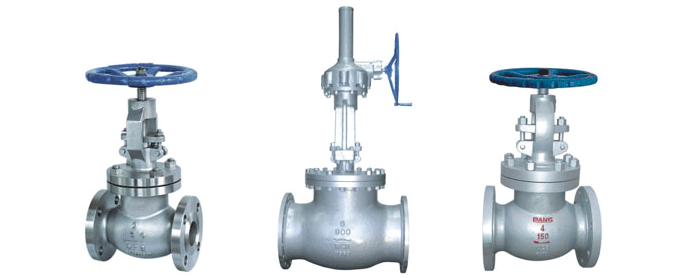

API美标截止阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：4166   [关闭窗口]

设计与制造

结构长度

法兰尺寸

 对焊连接尺寸 压力-温度 试验-检验
ASNI BI634、BSI873 ANSIB16.10 ANSIBI6.5 ANSIB16.25 ANSIB16.34 API598

公称压力（Lb）

强度试验

 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873

体、盖、瓣

阀杆

密封面

 垫片（环） 填料 工作温度 适用介质
WCB 2Cr13

13Cr
STL
本体材料

PTFE
尼龙
Nylon

增强柔性石墨
13Cr/柔性石墨

SFB-2
08软刚

F304
F316
F304L
F316L

柔性石墨
增强柔性石墨

SFB/260
SFP260
PTFE

≤425

 水、蒸汽、油品
Water
Steam
Petroleum
Products
WC1 38CrMoAI
25Cr2Mov		 ≤450
WC6 ≤540
WC9 ≤570
C5C12 ≤540
CF8 F304 ≤600 硝酸、醋酸、尿素
Nitricacid
Aceicacid
CF3 F316
CF8M F304L
CF3M F316L



磅级

 规格 L D D1 D2 B N-ØD D0 H WT(kg)
150Lb 1/2m mm 108 89 60.5 35 12 4-15 125 169 3.8
in 4.25 3.5 2.38 1.38 0.47 4-0.59 4.92 6.65
3/4m mm 117 98 70 43 12 4-15 125 180 4.2
in 4.61 3.86 2.76 1.69 0.47 4-0.59 4.92 7.08
1m mm 127 108 79.5 51 12 4-15 125 190 8
in 5 4.25 3.13 2 0.47 4-0.59 4.92 7.48
1 1/2m mm 165 127 98.5 73 14.3 4-16 180 347 13
in 6.5 5 3.88 2.87 0.56 4-0.62 7.09 13.66
2m mm 203 152 120.5 92 15.9 4-19 180 356 21
in 8.00 6.00 4.75 3.62 0.625 4-0.75 7.09 14
2 1/2m mm 216 178 139.5 105 17.5 4-19 240 381 30
in 8.5 7 5.50 4.12 0.69 4-0.75 9.45 15.00
3m mm 241 190 152.4 127 19.1 4-19 280 13 41
in 9.5 7.50 6 5 0.75 4-0.75 11.02 16.25
4m mm 292 229 190.5 157 24 8-19 280 500 64
in 11.50 9.00 7.5 6.19 0.94 8-0.75 11.02 19.68
6m mm 406 279 241.5 216 25.4 8-22 360 656 113
in 16 11.0 9.50 8.5 1.00 8-0.88 14.17 22.25
8m mm 495 343 298.5 270 29 8-22 450 660 190
in 19.5 13.5 11.75 10.62 1.12 8-0.88 17.75 26.00

磅级

 规格 L D D1 D2 B N-ØD D0 H WT(kg)
300Lb 1/2m mm 152 95 66.5 35 15 4-15 125 190 4.5
in 5.98 3.74 2.62 1.38 0,95 4-0.59 4.92 7.48
3/4m mm 178 117 82.5 43 16 4-19 125 212 8
in 7 4.61 3.25 1.69 0.62 4-0.75 4.92 8.35
1m mm 203 124 89 51 18 4-19 160 231 10
in 8 4.9 3.50 2 0.71 4-0.75 6.2 9.1
1 1/2m mm 229 156 114.5 73 20.7 4-22 200 391 18.5
in 9 6.12 4.51 2.87 0.81 4-0.87 8 15.43
2m mm 267 165 127 92 22 8-19 200 406 37
in 10.5 6.5 5 3.62 0.88 8-0.75 7.87 16.00
2 1/2m mm 292 190 149 105 25 8-22 240 457 50
in 11.5 7.50 5.88 4.12 1.00 8-0.88 9.45 18.00
3m mm 318 210 168.5 127 29 8-22 280 470 61
in 12.50 8.25 6.62 5 1.12 8-0.88 11.02 18.50
4m mm 356 254 200 157 32 8-22 320 590 99
in 14.00 10.00 7.88 6.19 1.25 8-0.88 11.60 23.23
6m mm 444 318 270 216 37 12-22 500 711 176
in 17.50 12.50 10.62 8.5 1.44 12-0.88 19.68 28.00
8m mm 559 381 330 270 41 12-25 500 750 333
in 22.0 15 13.00 10.62 1.62 12-100 19.68 29.50

磅级

 规格 L D D1 D2 B N-ØD D0 H WT(kg)
600Lb 1/2m mm 165 95 66.5 35 15 4-15 160 285 6
in 6.5 3.74 2.62 1.38 0,95 4-0.59 6.2 11.22
3/4m mm 190 117.5 82.5 43 16 4-19 160 285 9
in 7.48 4.61 3.25 1.69 0.62 4-0.75 6.2 11.22
1m mm 216 124 89 51 18 4-19 160 313 12
in 8.5 4.9 3.50 2 0.71 4-0.75 6.2 12.32
1 1/2m mm 241 156 114.5 73 23 4-22 240 365 22
in 9.5 6.12 4.51 2.87 0.91 4-0.87 9.45 14.17
2m mm 292 165 127 92 25 8-19 240 444 39
in 11.50 6.5 5 3.62 1.00 8-0.75 9.45 17.50
2 1/2m mm 330 190 149 105 29 8-22 240 483 50
in 13 7.50 5.88 4.12 1.12 8-0.88 9.45 19
3m mm 356 210 168 127 32 8-22 280 533 68
in 14.00 8.25 6.62 5 1.25 8-0.88 11.02 21
4m mm 4.06 273 216 157 38.1 8-25 360 622 120
in 16.00 10.75 8.5 6.19 1.5 8-1.00 14.17 24.50
6m mm 495 356 292 216 47.7 12-29 500 800 220
in 19.50 14 11.5 8.5 1.88 12-1.14 19.68 31.50
8m mm 597 419 349 270 55.6 12-32 550 927 450
in 23.50 16.5 13.75 10.62 2.19 12-1.25 21.65 36.50
