当前位置：首页->截止阀系列

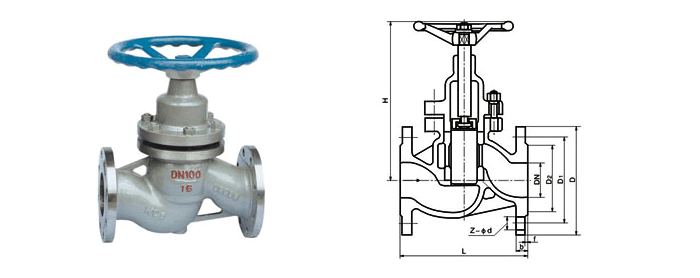

柱塞截止阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：4145   [关闭窗口]

公称压力PN

 1.6

25

4.0

 6.4 10 低压气密封试验压力 0.5-0.7
壳体试验压力 2.4 3.75 6.0 9.6 15.0 适用介质 水、油品、蒸汽、硝酸类、醋酸类
高压密封试验压力 1.76 2.75 4.4 7.04 11.0 适用温度 ≤425度 ≤200度

PN

 DN

L

 H D D1 D2 B F Z-Ød 重量WT（kg）
1.6MPa 15 130 128 95 65 45 14 2 4-14 3
20 150 165 105 75 55 16 2 4-14 5
25 160 190 115 85 65 16 2 4-14 7
32 180 216 135 100 78 18 2 4-18 8
40 200 236 245 110 85 18 3 4-18 12
50 230 250 160 125 100 20 3 4-18 16
65 290 255 180 145 120 20 3 4-18 22
80 310 255 195 160 135 22 3 8-18 27
100 350 259 215 180 155 24 3 8-18 40
125 400 352 245 210 185 26 3 8-18 72
150 480 362 280 240 210 28 3 8-23 97
200 600 385 335 295 265 30 3 12-23 205

2.5MPa

4.0MPa

 15 130 133 95 65 45 16 2 4-14 4
20 150 178 105 75 55 16 2 4-14 6
25 160 180 115 85 65 16 2 4-14 7
32 180 195 135 100 78 18 2 4-18 10
40 200 220 145 110 85 18 3 4-18 13
50 230 250 160 125 100 20 3 4-18 17
65 290 272 180 145 120 22 3 8-18 24
80 310 275 195 160 135 22 3 8-18 33
100 350 312 230 190 160 24 3 8-23 49
125 400 365 270 220 188 28 3 8-25 87
150 480 410 300 250 218 30 3 8-25 115
200 600 450 360/375 310/320 278/282 34/38 3 12-25/30 210
6.4MPa 15 170 145 105 75 55 18 2 4-14 5
20 190 195 125 90 68 20 2 4-18 7
25 210 202 135 100 78 22 2 4-18 8
32 230 226 150 110 82 24 2 4-23 12
40 260 239 165 125 95 24 3 4-23 15
50 300 265 175 135 105 26 3 4-23 19
65 340 287 200 160 130 28 3 8-23 26
80 380 301 210 170 140 30 3 8-23 37
100 430 346 250 200 168 32 3 8-25 55

文章分页：1
