当前位置：首页->截止阀系列
仪表针形截止阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5764   [关闭窗口]

公称压力PN

 2.5

4.0

6.4

 16 25 32 MPa
壳体试验压力 3.75 6.0 9.6 24 37.5 48 MPa
高压密封试验压力 2.75 4.4 7.04 17.6 27.5 35.2 MPa
低压气密封试验压力 0.5-0.7
适用介质 C.I水、油品、蒸汽 P硝酸类 R醋酸类
适用温度 C\P\R\I ≤450度 ≤560度 ≤540度

PN

 PN2.5(25)

PN4.0(40)

 PN6.4(64) PN16(160) PN25(250) PN32(320)
型号 J23W-25
J23H-25
J23W-25I
J23H-25I
J23W-25P
J23W-25R
J23W-40
J23H-40
J23W-40P
J23W-40R		 J23W-64
J23H-64
J23W-64P
J23W-64R		 J23W-60III
J23H-160
J23W-160P
J23W-160R		 J23W-250
J23H-250
J23W-250I
J23H-250I
J23W-250P
J23W-250R		 J23W-320
J23H-320I
J23W-320P
J23W-320R

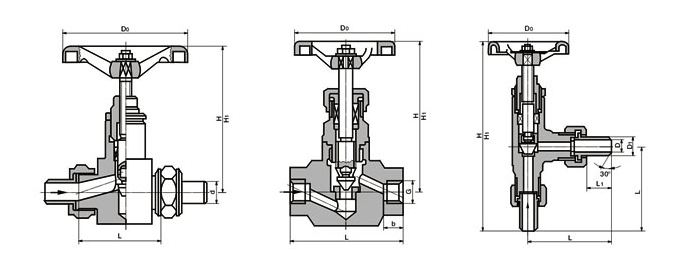

DN

 D

H

 H1 L DO
6 12 112 122 62 65
10 14 124 134 76 65
15 22 145 160 90 100
20 28 160 160 100 100
25 34 185 210 105 100

型号Type

 DN

G(in)

 L B H1 H2 DO
JI3H-25
JI3H-40
JI3W-25P
JI3W-40P		 15 1/2 90 18 190 201 65
20 3/4 110 22 214 227 65
25 1 130 26 235 250 80
32 5/4 160 27 267 283 100
40 3/2 190 30 305 327 120
50 2 220 35 328 353 140
JI3H-40
JI3H-160
JI3W-320
JI3W-40P
JI3W-160P
JI3W-320P		 15 1/2 90 18 190 201 65
20 3/4 110 22 214 227 65
25 1 130 26 235 250 80
32 5/4 160 27 267 283 100
40 3/2 190 30 305 327 120
50 2 220 35 328 353 140

型号Type

 DN

D

 D1 L L1 H H1 DO
J24H-25
J24N-40
J24H-150
J24H-25
J24W-25P
J24W-160P		 6 9 14 71 20 152 158 65
10 12 18 71 22 172 180 80
15 16 22 93 26 285 292 120
20 22 28 107 31 335 345 140
25 27 34 118 32 355 368 140

文章分页：1
