低温截止阀

发表时间：2011-5-26 文字〖大中小〗阅读次数：5728 [关闭窗口]

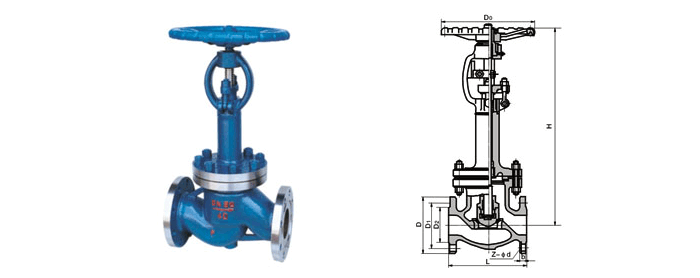

公称通经DN	主要外形尺寸和连接尺寸(mm)							WT(kg)			WT (kg)
公称通经DN	L	D	D1	D2	B	Z-Ød	D0	-46°C	-101°C	-196°C	WT (kg)
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-Ø18	240	460	480	520	15
65	290	180	145	120	18	4-Ø18	280	475	505	525	23
80	310	195	160	135	20	8-Ø18	280	520	550	590	28
100	350	215	180	155	20	8-Ø18	320	545	575	615	32
125	400	245	210	185	22	8-Ø18	360	590	620	660	88
150	480	280	240	210	24	8-Ø23	400	650	680	730	96
200	600	335	295	265	26	12-Ø23	400	850	880	930	155
250	730	405	355	320	30	12-Ø25	450	956	986	1036	425
300	850	460	410	375	30	12-Ø25	500	1095	1125	1175	641
DJ41Y-25C DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-Ø18	240	460	480	520	16
65	290	180	145	120	22	8-Ø18	280	475	505	525	23
80	310	195	160	135	22	8-Ø18	280	520	550	590	29
100	350	230	190	155	24	8-Ø23	320	545	575	615	32
125	400	270	220	185	28	8-Ø25	360	590	620	660	90
150	480	300	250	210	30	8-Ø25	400	650	680	730	98
200	600	360	310	265	34	12-Ø25	400	850	880	930	159
250	730	425	370	320	36	12-Ø30	450	956	986	1036	436
300	850	485	430	375	40	16-Ø30	500	1095	1125	1175	657
DJ41Y-40C DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	88	20	240	483	504	546	16
65	290	180	145	120	110	22	280	499	530	551	24
80	310	195	160	135	21	22	280	546	578	620	30
100	350	230	190	160	150	24	320	572	604	646	33
125	400	270	220	188	176	28	360	620	651	693	93
150	480	300	250	218	204	30	400	683	741	767	100
200	600	360	320	282	260	38	400	893	924	977	163
250	730	425	385	345	313	42	450	1004	1035	1088	447
300	850	485	450	408	364	46	500	1150	1181	1234	673
