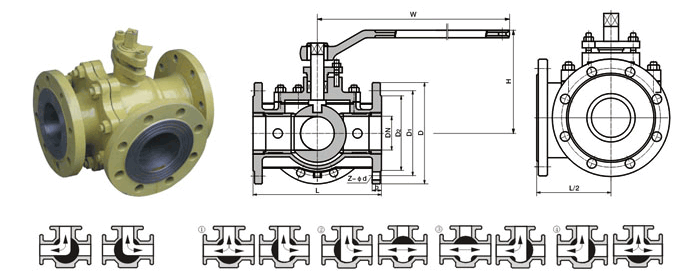

三通法兰球阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5616   [关闭窗口]

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2 B Z-ØD H W
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P
Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P
15 108 95 65 45 14 4-Ø14 95 140 4
20 117 105 75 55 14 4-Ø14 105 160 5
25 127 115 85 65 14 4-Ø14 113 180 7
32 140 135 100 78 16 4-Ø18 135 250 12
40 165 145 110 85 16 4-Ø18 142 300 15
50 178 160 125 100 16 4-Ø18 154 350 20
65 191 180 145 120 18 4-Ø18 175 350 25
80 203 195 160 135 20 8-Ø18 190 400 36
100 229 215 180 155 20 8-Ø18 225 500 51
125 356 245 210 185 22 8-Ø18 245 600 77
150 394 280 240 210 24 8-Ø23 265 800 108
200 457 335 295 265 26 12-Ø23 305 800 126
250 533 405 355 320 30 12-Ø25 370 1300 186

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2 B Z-ØD H W
Q44F-25C Q44F-25P Q644F-25C Q644F-25P Q944F-25C Q944F-25P
Q45F-25C Q45F-25P Q645F-25C Q645F-25P Q945F-25C Q945F-25P
15 140 95 65 45 16 4-Ø14 95 100 4
20 152 105 75 55 16 4-Ø14 105 160 5
25 165 115 85 65 16 4-Ø14 113 160 8
32 178 135 100 78 18 4-Ø18 135 250 13
40 190 145 110 85 18 4-Ø18 142 250 19
50 216 160 125 100 20 4-Ø18 154 350 27
65 241 180 145 120 22 8-Ø18 175 350 33
80 283 195 160 135 22 8-Ø18 190 450 40
100 305 230 190 160 24 8-Ø23 225 450 53
125 381 270 220 188 28 8-Ø25 245 600 86
150 403 300 250 218 30 8-Ø25 265 800 113
200 502 360 310 278 34 12-Ø25 305 1200 133
250 568 425 370 332 36 12-Ø30 370 1400 219

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2 D6 B Z-ØD H W
Q44F-40C Q44F-40P Q644F-40C Q644F-40P Q944F-40C Q944F-40P
Q45F-40C Q45F-40P Q645F-40C Q645F-40P Q945F-40C Q945F-40P
15 140 95 65 45 40 16 4-Ø14 95 100 4
20 152 105 75 55 51 16 4-Ø14 105 160 5
25 165 115 85 65 58 16 4-Ø14 113 160 8
32 178 135 100 78 66 18 4-Ø18 135 250 13
40 190 145 110 85 76 18 4-Ø18 142 250 19
50 216 160 125 100 88 20 4-Ø18 154 350 27
65 241 180 145 120 110 22 8-Ø18 175 350 33
80 283 195 160 135 121 22 8-Ø18 190 450 40
100 305 230 190 160 150 24 8-Ø23 225 450 53
125 381 270 220 188 176 28 8-Ø25 245 600 86
150 403 300 250 218 204 30 8-Ø25 265 800 113
200 502 375 320 282 260 38 12-Ø30 305 1200 133
250 568 455 385 345 313 42 12-Ø34 370 1400 219
