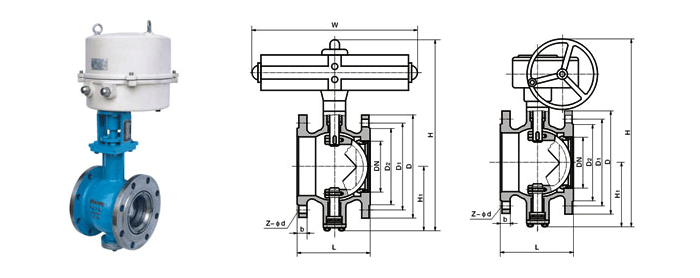

V型调节球阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5157   [关闭窗口]


公称通经DN

 主要外形尺寸和连接尺寸(mm) H H1 W WT(kg)
L D D1 D2 B Z-ØD VQ347 VQ647 VQ947 VQ347 VQ647 VQ947
VQ347M-16C VQ347M-16P VQ647M-16C VQ647M-16P VQ947M-16C VQ947M-16P
50 124 165 125 100 16 4-Ø18 225 248 365 92 400 11 13 16
65 145 186 145 120 18 4-Ø18 235 255 375 100 400 13 15 18
80 165 200 160 135 20 8-Ø18 260 270 380 108 400 15 17 20
100 194 220 180 155 20 8-Ø18 270 278 390 117 400 17 19 23
125 210 250 210 185 22 8-Ø18 320 335 405 140 455 22 25 28
150 229 285 240 210 22 8-Ø23 340 358 420 177 455 30 36 40
200 243 340 295 265 24 12-Ø23 390 405 510 200 700 60 68 75
250 297 405 355 320 26 12-Ø26 420 449 540 252 700 90 100 110
300 338 460 410 375 28 12-Ø26 510 550 605 270 700 180 205 207
VQ347M-25C VQ347M-25P VQ647M-25C VQ647M-25P VQ947M-25C VQ947M-25P
50 124 165 125 100 20 4-Ø18 225 248 365 92 400 11 13 16
65 145 186 145 120 22 8-Ø18 235 255 375 100 400 13 15 18
80 165 200 160 135 22 8-Ø18 260 270 380 108 400 15 17 20
100 194 230 190 160 24 8-Ø23 270 278 390 117 400 18 22 25
125 210 270 220 188 26 8-Ø26 320 335 405 140 455 23 26 32
150 229 300 250 218 28 8-Ø26 340 358 420 177 455 40 56 60
200 243 360 310 278 30 12-Ø23 390 405 510 200 700 62 70 79
250 297 425 370 332 32 12-Ø30 420 449 540 252 700 93 105 120
300 338 485 430 390 36 16-Ø30 510 550 605 270 700 190 220 225
