国标氟衬里球阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5300   [关闭窗口]
设计规范

结构长度

连接法兰

 试验与检验 压力-温度 产品标识 供货规范
GB/T 12237
 GB/T 12221 JB/T78;JB/T79 GB/T 13927 GB/T 12220 GB/T 12220 JB/T7928

衬里、阀座

 代号

适用温度

 适用介质
PTFE(F4) F4

≤180

 除熔融碱金属，元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀介质。
PCTFE(F3) F3 ≤120
FEP(F46) F46 ≤150
PFA(可溶性F4) FA ≤180
PVDF(F2) F2 ≤100
RPTFE(RF4) FR4 ≤180

零件名称

灰铸铁

 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
阀瓣、阀杆 WCB CF8 CF8M CF3 CF3M
衬里、阀座 PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性F4)
填料压盖 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) PTFE(F4) PTFE(F4)
支架 35 1CR18NI9Ti ZCUAI10FE31CR18NI9Ti
螺栓 35 1CR17NI2 1CR17NI2
紧固螺母 45 0CR18NI9 0CR18NI9
操作手柄 WCB WCB WCB

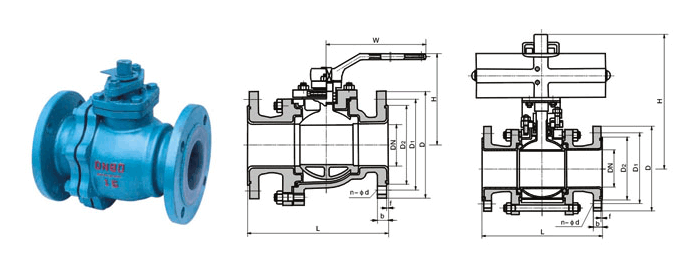

DN(mm)

 NPS(inch) L D D1 D2 F B N-ØD W DO H WT(kg)
PN1.0MPa
15 1/2 130 95 65 45 2 14 4-Ø14 120   80 2.5
20 3/4 130 105 75 55 2 16 4-Ø14 140   90 3
25 1 140 115 85 65 2 16 4-Ø14 160   100 4.5
32 1 1/4 165 135 100 78 2 18 4-Ø18 160   110 5.7
40 1 1/2 165 145 110 85 3 18 4-Ø18 200   120 7
50 2 203 160 125 100 3 20 4-Ø18 250   135 9.5
65 2 1/2 222 180 145 120 3 20 4-Ø18 300   145 15
80 3 241 195 160 135 3 22 4-Ø18 350   185 19
100 4 305 215 180 155 3 22 8-Ø18 400   195 33
125 5 356 245 210 185 3 24 8-Ø18 500   210 58
150 6 394 280 240 210 3 24 8-Ø23   200 450 93
200 8 457 335 295 265 3 26 8-Ø23   240 490 155
250 10 533 390 350 320 3 28 12-Ø23   240 550 210
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-Ø14 120   80 2.5
20 3/4 130 105 75 55 2 16 4-Ø14 140   90 3
25 1 140 115 85 65 2 16 4-Ø14 160   100 4.5
32 1 1/4 165 135 100 78 2 18 4-Ø18 160   110 5.7
40 1 1/2 165 145 110 85 3 18 4-Ø18 200   120 7
50 2 203 160 125 100 3 20 4-Ø18 250   135 9.5
65 2 1/2 222 180 145 120 3 20 4-Ø18 300   145 15
80 3 241 195 160 135 3 22 8-Ø18 350   185 19
100 4 305 215 180 155 3 24 8-Ø18 400   195 33
125 5 356 245 210 185 3 26 8-Ø18 500   210 58
150 6 394 280 240 210 3 28 8-Ø23   200 450 93
200 8 457 335 295 265 3 30 12-Ø23   240 490 155
PN2.5MPa
15
1/2
 130
95
65
45
2
 16
4-Ø14
 120   80 2.5
20
3/4
 130
105
75
55
2
 16
4-Ø14
 140   90 3
25
1
 140
115
85
65
2
 16
4-Ø14
 160   100 4.5
32
1 1/4
165
135
100
78
2
 18
4-Ø18
 160   110 5.7
40
1 1/2
165
145
110
85
3
 18
4-Ø18
 200   120 7
50
2
 203
160
125
100
3
 20
4-Ø18
 250   135 9.5
65
2 1/2
222
180
145
120
3
 22
8-Ø18
 300   145 15
80
3
 241
195
160
135
3
 22
8-Ø18
 300   185 19
100
4
 305
230
190
160
3
 24
8-Ø23
   200 195 33
125
5
 356
270
220
188
3
 28
8-Ø25
   200 210 58
150
6
 394
300
250
218
3
 30
8-Ø25
   200 450 93
