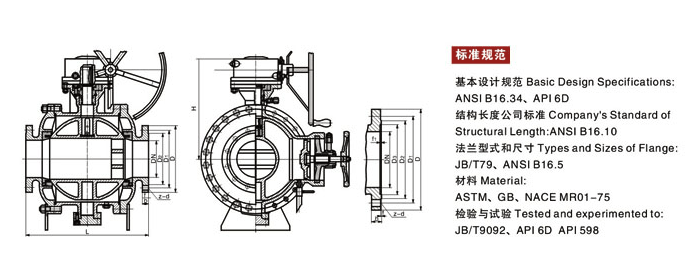

清管阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5435   [关闭窗口]

公称压力PN

 公称通经DN 尺寸(mm)
L D D1 D2 D3 B F F1 Z-D
2.5MPa 50 330 160 125 100 - 20 3 - 4-18
80 432 195 160 135 - 22 3 - 8-18
100 750 230 190 160 - 24 3 - 8-23
150 850 300 250 218 - 30 3 - 8-25
200 914 360 310 278 - 34 3 - 12-25
250 1092 425 370 332 - 36 3 - 12-30
300 1200 485 430 390 - 40 4 - 16-30
350 1700 550 490 448 - 44 4 - 16-34
400 2000 610 550 505 - 48 4 - 16-34
4.0MPa 50 330 160 125 100 88 20 3 4 4-18
80 432 195 160 135 121 22 3 4 8-18
100 750 230 190 160 150 24 3 4.5 8-23
150 850 300 250 218 204 30 3 4.5 8-25
200 914 375 320 282 260 38 3 4.5 12-30
250 1092 445 385 345 313 42 3 4.5 12-34
300 1200 510 450 408 364 46 4 4.5 16-34
350 1700 570 510 465 422 52 4 5 16-34
400 2000 655 585 535 474 58 4 5 16-41
6.4MPa 50 330 175 135 105 88 26 3 4 4-23
80 432 210 170 140 121 30 3 4.5 8-23
100 750 250 200 168 150 32 3 4.5 8-25
150 850 340 280 240 204 38 3 4.5 8-34
200 914 405 345 300 260 44 3 4.5 12-34
250 1092 470 400 352 313 48 3 4.5 12-41
300 1200 530 460 412 364 54 4 4.5 16-41
350 1700 595 525 475 422 60 4 5 16-41
400 2000 670 585 525 474 66 4 5 16-48
10.0MPa 50 330 195 145 112 88 28 3 4 4-25
80 432 230 180 148 121 34 3 4.5 8-25
100 750 265 210 172 150 38 3 4.5 8-30
150 850 350 290 250 204 46 3 4.5 12-34
200 914 430 360 312 260 54 3 4.5 12-41
250 1092 500 430 382 313 60 3 4.5 12-41
300 1200 585 500 442 364 70 4 4.5 16-48
350 1700 655 560 498 422 76 4 5 16-54
400 2000 715 620 558 474 80 4 5 16-54
