| 法兰式管道伸缩器 |
| 发表时间：2011-5-26 文字 〖 大 中 小 〗 阅读次数：5346 [关闭窗口] |
|
 |
|

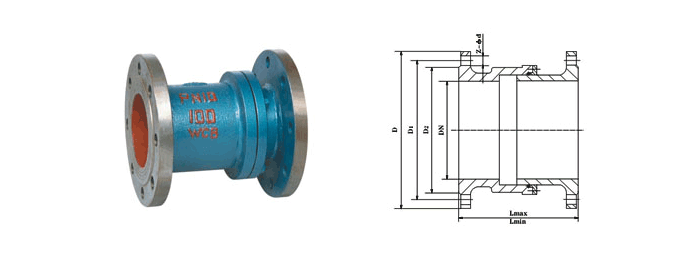

GSX管道伸缩器（又名伸缩节），在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，本产品用于管道不需要温度补偿，只作拆卸阀门用，配装限位螺栓可以限位。
|
- 法兰连接尺寸：GB/T9113 GB/T9115 JB78
- 压力试验：公称通经：GB/T13927-1992 同样符合ISO5208-93或BS6755-1-86
|
| 公称压力 |
0.6MPa |
1.0MPa |
1.6MPa |
2.5MPa |
| 强度试验压力 |
0.9MPa |
1.5MPa |
2.4MPa |
3.75MPa |
| 适用温度 |
-29~-125°C 特殊250°C |
| 适用介质 |
淡水、海水、污水及轻质油品、尘气、空气等 |
|
零件名称 |
材料 |
| 伸缩座 |
铸铁、铸钢、碳钢焊接件、不锈钢 |
| 伸缩管 |
铸铁、铸钢、碳钢焊接件、不锈钢 |
| 密封圈 |
丁晴橡胶、氯丁橡胶、乙丙橡胶、硅橡胶、氟橡胶 |
| 公称通经DN |
连接尺寸(标准值) |
结构长度(标准值) |
| 0.6MPa |
1.0MPa |
最长
Lmax |
最短
Lmin |
| 毫米mm |
英寸inch |
D |
D1 |
D2 |
Z-ØD |
D |
D1 |
D2 |
Z-ØD |
| 80 |
3 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
252 |
202 |
| 100 |
4 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
252 |
202 |
| 125 |
5 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
269 |
202 |
| 150 |
6 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
261 |
202 |
| 200 |
8 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
306 |
246 |
| 250 |
10 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
311 |
251 |
| 300 |
12 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
313 |
253 |
| 350 |
14 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
327 |
267 |
| 400 |
16 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-22 |
341 |
271 |
| 450 |
18 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
341 |
271 |
| 500 |
20 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
351 |
281 |
| 600 |
24 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
380 |
310 |
| 700 |
28 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
420 |
350 |
| 800 |
32 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
462 |
387 |
| 900 |
36 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
478 |
403 |
| 1000 |
40 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
500 |
410 |
| 1200 |
48 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
520 |
420 |
| 1400 |
56 |
1630 |
1560 |
1510 |
36-36 |
1675 |
1590 |
1530 |
36-42 |
550 |
450 |
| 公称通经DN |
连接尺寸(标准值) |
结构长度(标准值) |
| 1.6MPa |
2.5MPa |
最长
Lmax |
最短
Lmin |
| 毫米mm |
英寸inch |
D |
D1 |
D2 |
Z-ØD |
D |
D1 |
D2 |
Z-ØD |
| 80 |
3 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
252 |
202 |
| 100 |
4 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
252 |
202 |
| 125 |
5 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
269 |
202 |
| 150 |
6 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
261 |
202 |
| 200 |
8 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
306 |
246 |
| 250 |
10 |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
311 |
251 |
| 300 |
12 |
460 |
410 |
370 |
12-26 |
485 |
430 |
387 |
16-30 |
313 |
253 |
| 350 |
14 |
520 |
470 |
429 |
16-26 |
555 |
490 |
448 |
16-33 |
327 |
267 |
| 400 |
16 |
580 |
525 |
480 |
16-30 |
620 |
550 |
503 |
16-36 |
341 |
271 |
| 450 |
18 |
640 |
585 |
548 |
20-30 |
670 |
600 |
548 |
20-36 |
341 |
271 |
| 500 |
20 |
715 |
650 |
609 |
20-33 |
730 |
660 |
609 |
20-36 |
351 |
281 |
| 600 |
24 |
840 |
770 |
720 |
20-36 |
845 |
770 |
720 |
20-39 |
380 |
310 |
| 700 |
28 |
910 |
840 |
794 |
24-36 |
960 |
875 |
820 |
24-42 |
420 |
350 |
| 800 |
32 |
1025 |
950 |
901 |
24-39 |
1085 |
990 |
928 |
24-48 |
462 |
387 |
| 900 |
36 |
1125 |
1050 |
1001 |
28-39 |
1185 |
1090 |
1028 |
28-48 |
478 |
403 |
| 1000 |
40 |
1255 |
1170 |
1112 |
28-42 |
1320 |
1210 |
1140 |
28-56 |
500 |
410 |
| 1200 |
48 |
1485 |
1390 |
1328 |
32-48 |
1530 |
1420 |
1350 |
32-56 |
520 |
420 |
| 1400 |
56 |
1685 |
1590 |
1530 |
36-48 |
1755 |
1640 |
1560 |
36-62 |
550 |
450 | 文章分页：1
|
|
|
|
|
