型号	公称压力（PN/MPa)	试验压力（PN/MPa)		适用介质	适用温度（°C）
		强度	密封
P48H-16	1.6	2.4	1.8	水、蒸气	≤250
P48H-16Q
P48H-16C
P48H-25Q	2.5	3.8	2.8		≤425
P48H-25
P48H-40	4.0	6.0	4.4		≤250
P48H-40Q

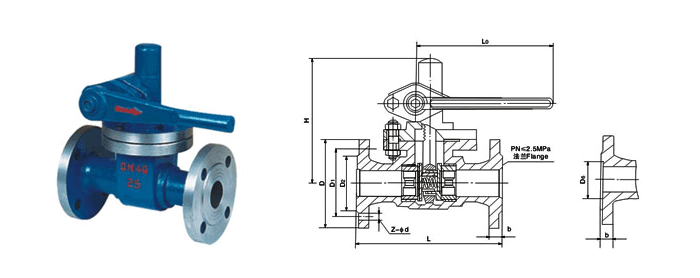

型号	公称通经DN	尺寸(mm)								重量 WT（kg)
		L	D	D1	D2	B	Z-ØD	H	LO
P48-16Q P48-16C	25	160	115	85	65	14	4-Ø14	160	180	10
	32	180	135	100	78	16	4-Ø18	180	200	11
	40	230	145	110	85	16	4-Ø18	220	220	16
	50	250	160	125	100	16	4-Ø18	230	240	20
	65	265	180	145	120	18	4-Ø18	250	280	28
	80	280	195	160	135	20	8-Ø18	280	350	38
	100	320	215	180	155	20	8-Ø18	400	500	-
P48-25Q P48-25	25	160	115	85	65	16	4-Ø14	160	180	10
	32	180	135	100	78	18	4-Ø18	180	200	11
	40	230	145	110	85	18	4-Ø18	220	220	16
	50	250	160	125	100	20	4-Ø18	230	240	20
	65	265	180	145	120	22	4-Ø18	250	280	28
	80	280	195	160	135	22	8-Ø18	280	350	38
	100	320	230	190	160	24	8-Ø23	400	500	-
P48-40Q P48-40	25	160	115	85	65	16	4-Ø14	160	180	10
	32	180	135	100	78	18	4-Ø18	180	200	11
	40	230	145	110	85	18	4-Ø18	220	220	16
	50	250	160	125	100	20	4-Ø18	230	240	20
	65	265	180	145	120	22	4-Ø18	250	280	28
	80	280	195	160	135	22	8-Ø18	280	350	38

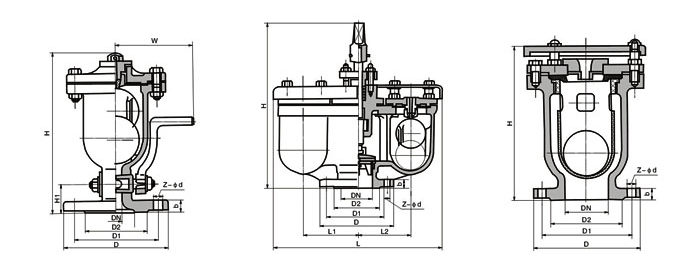

公称通经DN	主要外形和连接尺寸(mm)								WT（kg)
	D	D1	D2	B	Z-ØD	H	H1	W
PN1.0MPa
15	211	168	125	24	4-Ø18	284	52	156	10
20	211	168	125	24	4-Ø18	303	58	156	20
25	211	168	125	24	4-Ø18	331	58	156	25

公称通经DN	主要外形和连接尺寸(mm)									WT（kg)
	L	L1	L2	D	D1	D2	B	Z-ØD	H
PN1.0MPa
50	472	145	145	211	168	125	24	4-Ø18	452	56
80	504	157	157	211	168	125	24	4-Ø18	459	63
100	548	173	173	238	195	152	25	4-Ø18	532	85
150	692	220	220	290	247	204	26	6-Ø18	618	145
200	692	220	220	342	299	256	27	6-Ø18	700	200

公称通经DN	主要外形和连接尺寸(mm)						WT（kg)
	D	D1	D2	B	Z-ØD	H
PN1.0MPa
50	165	125	102	20	4-Ø18	420	23
80	200	160	133	22	8-Ø18	500	37
100	220	180	158	24	8-Ø18	549	48
150	285	240	212	26	8-Ø22	615	67
200	340	295	268	28	8-Ø22	729	120
50	211	168	125	24	4-Ø18	420	25
80	211	168	124	24	4-Ø18	500	39
100	238	195	152	25	4-Ø18	549	50
150	390	247	204	26	6-Ø18	615	69
200	342	299	256	27	6-Ø18	729	125
