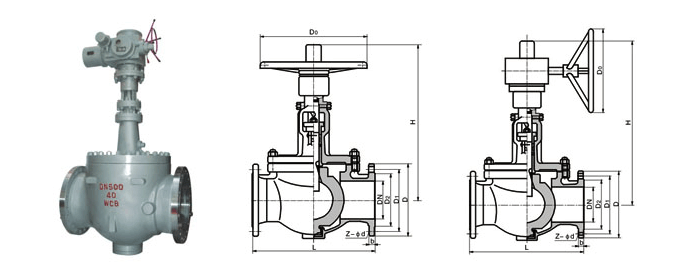

轨道式球阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5168   [关闭窗口]

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2 B Z-ØD H W
GQ47H-16C GQ47Y-16P GQ547H-16C GQ547Y-16P GQ6S47H-16C GQ6S47Y-16P GQ9B47H-16C GQ9B47Y-16P
50 216 165 125 100 16 4-Ø18 380 200 38
65 290 185 145 120 18 4-Ø18 390 300 52
80 310 200 160 135 20 8-Ø18 400 300 84
100 350 220 180 155 20 8-Ø18 508 300 98
150 480 285 240 210 24 8-Ø23 690 400 164
200 600 340 295 265 26 12-Ø23 780 500 260
250 730 405 355 320 30 12-Ø26 990 600 358
300 850 460 410 375 30 12-Ø26 1180 600 460
350 980 520 470 435 34 16-Ø26 1250 650 641
400 1100 580 525 485 36 16-Ø30 1560 650 948
450 1200 640 585 545 40 20-Ø30 1630 700 1276
500 1250 715 650 608 44 20-Ø34 1700 700 1587
600 1450 840 770 718 48 20-Ø36 1880 800 1863

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2   B Z-ØD H W
GQ47H-25 GQ47Y-16P GQ547H-25 GQ547Y-16P GQ6S47H-25 GQ6S47H-16P GQ6S47Y-25 GQ9B47Y-16P
50 216 165 125 100 88 20 4-Ø18 380 200 42
65 290 185 145 120 110 22 8-Ø18 390 300 58
80 310 200 160 135 121 22 8-Ø18 400 300 94
100 350 235 190 160 150 24 8-Ø23 508 300 109
150 480 300 250 218 204 30 8-Ø26 690 400 175
200 600 375 320 282 260 38 12-Ø30 780 500 285
250 730 450 385 345 313 42 12-Ø34 990 600 378
300 850 515 450 408 364 46 16-Ø34 1180 600 496
350 980 580 510 465 422 52 16-Ø36 1250 650 657
400 1100 660 585 535 474 58 16-Ø41 1560 650 984
450 1200 685 610 560 524 60 20-Ø41 1630 700 1306
500 1250 755 670 612 576 62 20-Ø42 1700 700 1601
600 1450 890 795 730 676 62 20-Ø48 1880 800 1912
