当前位置：首页->球阀系列
内螺纹球阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5129   [关闭窗口]

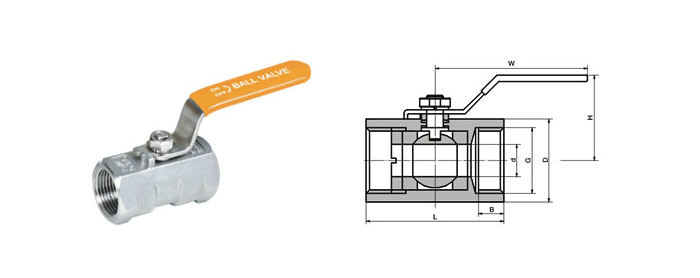

公称通经DN

 PN1.6/2.5/4.0MPa,Class 150Lb/Class 300Lb WT(kg)
L d G D B H W
6 60 8 1/4m 30 11.5 56 110 0.26
10 60 10 3/8m 31 11.5 58 110 0.30
15 60 10 1/2m 32 14 58 110 0.36
20 67 13.5 3/4m 38 15 62 110 0.45
25 73 18 1m 45 15 68 110 0.65
32 90 22 1 1/4m 54 18 75 150 0.95
40 98 26 1 1/2m 63 19 83 150 1.47
50 112 32.8 2m 73 19 90 180 1.94

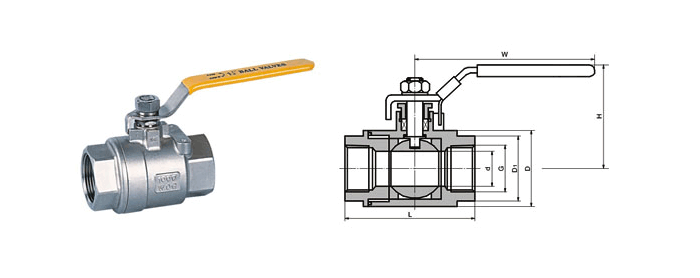

公称通经DN

 PN1.6/2.5/4.0MPa,Class 150Lb/Class 300Lb WT(kg)
L d G D D1 H W
10 80 10 3/8m 45 31.2 72 140 0.62
15 90 10 1/2m 48 34.6 76 140 0.87
20 100 13.5 3/4m 58 41.6 81 160 2
25 115 18 1m 66 53.1 92 180 4
32 130 22 1 1/4m 80 63.5 112 200 5
40 150 26 1 1/2m 90 69.3 121 250 7.5
50 180 32.8 2m 114 86.5 137 300 10

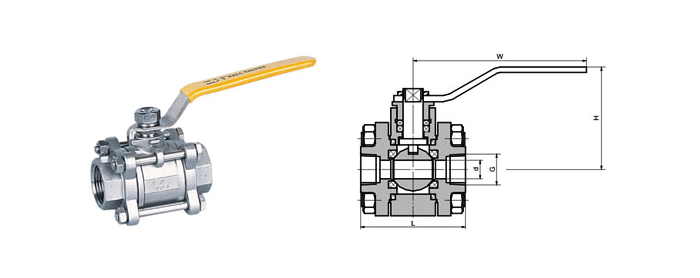

公称通经DN

 PN1.6/2.5/4.0MPa,Class 150Lb/Class 300Lb WT(kg)
L d G H W
10 65 8 3/8m 40 110 0.6
15 75 11 1/2m 46 110 0.72
20 80 14 3/4m 54 110 0.9
25 90 21 1m 64 140 1.7
32 110 25 1 1/4m 69 140 1.9
40 120 32 1 1/2m 76 155 3.1
50 140 38 2m 86 180 4.3

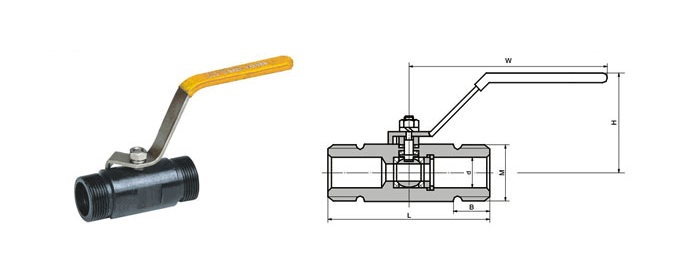

公称通经DN

 PN1.6/2.5/4.0MPa,Class 150Lb/Class 300Lb WT(kg)
L d M B H W
6 60 8 M20*1.5 15 38 110 0.4
10 60 10 M24*1.5 16 40 110 0.45
15 60 10 M30*2 18 42 110 0.5
20 67 13.5 M36*2 18 62 110 0.6
25 73 18 M42*2 20 68 110 0.9
32 90 22 M52*2 20 75 150 1.4
40 98 26 M60*2 25 83 150 2.1
50 112 32.8 M72*2 25 90 150 2.6

文章分页：1
