当前位置:首页->截止阀系列

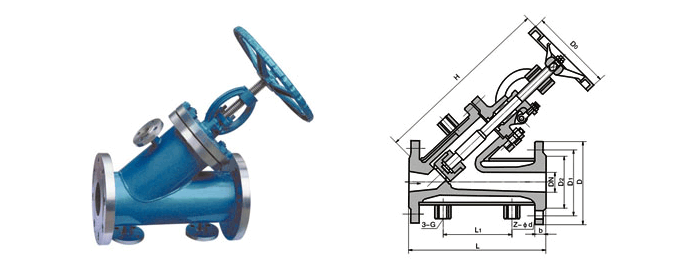

保温截止阀
发表时间:2011-5-26  文字 〖 〗  阅读次数:5330   [关闭窗口]

公称通经DN

PN2.5/4.0MPa G H D0 WT
(kg)
L L1 D D1 D2 B Z-Ød
BJ45H-25 BJ45Y-25P BJ45Y-25R BJ45Y-25R3
15 130 50 105 75 55 16 4-Ø14 1/2m 210 120 15
20 150 60 115 85 65 16 4-Ø14 1/2m 240 140 21
25 160 70 135 100 78 18 4-Ø18 1/2m 250 160 25
32 180 80 145 110 85 18 4-Ø18 1/2m 270 160 30
40 200 100 160 125 100 20 4-Ø18 1/2m 310 160 36
50 230 110 180 145 120 22 8-Ø18 3/4m 330 240 40
65 290 130 195 160 135 22 8-Ø18 3/4m 360 240 54
80 310 150 230 190 160 24 8-Ø23 3/4m 400 280 70
100 350 200 270 220 188 28 8-Ø25 1m 480 320 100
125 400 210 300 250 218 30 8-Ø25 1m 550 360 130
150 480 240 330 280 248 32 12-Ø25 1m 620 300 170
200 600 300 395 340 302 36 12-Ø30 1m 750 400 250
BJ45H-40 BJ45Y-40P BJ45Y-40R BJ45Y-40R3
15 130 50 105 75 55 16 4-Ø14 1/2m 210 120 18
20 150 60 115 85 65 16 4-Ø14 1/2m 240 140 21
25 160 70 135 100 78 18 4-Ø18 1/2m 250 160 25
32 180 80 145 110 85 18 4-Ø18 1/2m 270 160 33
40 200 100 160 125 100 20 4-Ø18 1/2m 310 160 41
50 230 110 180 145 120 22 8-Ø18 3/4m 330 240 45
65 290 130 195 160 135 22 8-Ø18 3/4m 360 240 62
80 310 150 230 190 160 24 8-Ø23 3/4m 400 280 80
100 350 200 270 220 188 28 8-Ø25 1m 480 320 100
125 400 210 300 250 218 30 8-Ø25 1m 550 360 130
150 480 240 350 295 258 34 12-Ø30 1m 620 300 185
200 600 300 415 355 315 40 12-Ø34 1m 750 400 168

文章分页:1
