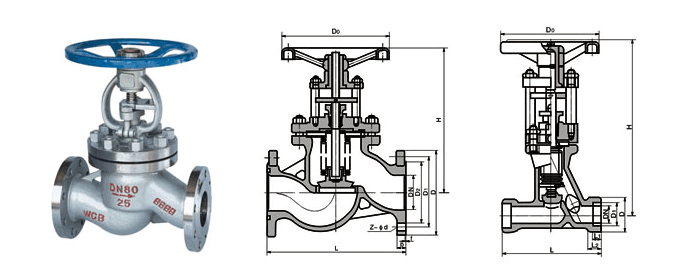

波纹管截止阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5438   [关闭窗口]

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 L1 L2 H D0
WJ61H-16C WJ61H-25 WJ61H-40 WJ61W-16C WJ61W-25P WJ61W-40P
15 110 34 22.5 10 18 214 22.5 1.9
20 130 40 28.5 11 18 242 28.5 2.3
25 140 48 34.5 12 20 245 34.5 3.4
32 160 56 43 14 22 296 43 5.2
40 180 64 49 15 25 337 49 7.3
50 230 85 61 18 28 342 61 10

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2 B F Z-ØD H D0
WJ41W-16C WJ41W-16P
15 130 95 65 47 14 2 4-Ø13.5 202 120 5
20 150 105 75 58 14 2 4-Ø13.5 231 140 7
25 160 115 85 68 14 2 4-Ø13.5 231 140 9
32 180 140 100 78 16 2 4-Ø17.5 286 160 12
40 200 150 110 88 16 3 4-Ø17.5 317 200 16
50 230 165 125 102 16 3 4-Ø17.5 317 200 19
65 290 185 145 122 18 3 8-Ø17.5 331 240 23
80 310 200 160 123 20 3 8-Ø17.5 402 240 30
100 350 220 180 158 20 3 8-Ø17.5 416 320 42
125 400 250 210 184 22 3 8-Ø17.5 467 360 63
150 480 285 240 212 24 3 8-Ø22 525 360 90
200 600 340 295 268 26 3 12-Ø22 611 500 150
WJ41W-25 WJ41W-25P
15 130 95 65 47 16 2 4-Ø13.5 202 120 5
20 150 105 75 58 16 2 4-Ø13.5 231 140 7
25 160 115 385 68 16 2 4-Ø13.5 231 140 9
32 180 140 100 78 18 2 4-Ø17.5 286 160 12
40 200 150 110 88 18 3 4-Ø17.5 317 200 19
50 230 165 125 102 20 3 4-Ø17.5 317 200 24
65 290 185 145 122 22 3 8-Ø17.5 331 240 33
80 310 200 160 133 22 3 8-Ø17.5 402 240 44
100 350 235 190 158 24 3 8-Ø22 416 320 60
125 400 270 220 184 28 3 8-Ø26 467 360 72
150 480 300 250 212 30 3 8-Ø26 525 360 98
200 600 360 310 278 30 3 12-Ø27 611 500 169
WJ41W-40 WJ41W-40P
15 130 95 65 47 16 2 4-Ø13.5 202 120 5
20 150 105 75 58 16 2 4-Ø13.5 228 160 7
25 160 115 385 68 16 2 4-Ø13.5 228 160 9
32 180 140 100 78 18 2 4-Ø17.5 274 160 12
40 200 150 110 88 20 3 4-Ø17.5 345 200 16
50 230 165 125 102 22 3 4-Ø17.5 396 200 23
65 290 185 145 122 22 3 8-Ø17.5 399 280 33
80 310 200 160 133 24 3 8-Ø17.5 405 280 43
100 350 235 190 158 28 3 8-Ø22 460 320 69
