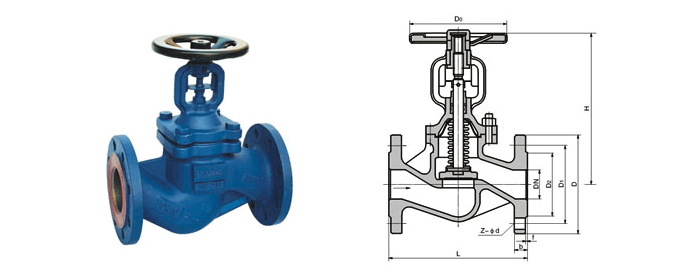

德标波纹管截止阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5447   [关闭窗口]

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2 B F Z-ØD H H1 D0
DIN/WJ41H-16C DIN/WJ41H-16P
15 130 95 65 45 16 2 4-Ø14 191 197 120 5
20 150 105 75 58 18 2 4-Ø14 191 197 140 7
25 160 115 85 68 18 2 4-Ø14 197 205 140 9
32 180 140 100 78 18 2 4-Ø18 200 208 160 12
40 200 150 110 88 18 3 4-Ø18 218 231 200 16
50 230 165 125 102 20 3 4-Ø18 220 233 200 19
65 290 185 145 122 18 3 4-Ø18 238 254 240 23
80 310 200 160 138 20 3 8-Ø18 257 277 240 30
100 350 220 180 158 20 3 8-Ø18 340 365 320 42
125 400 250 210 188 22 3 8-Ø18 360 392 360 63
150 480 285 240 212 22 3 8-Ø22 390 420 360 90
200 600 340 295 268 24 3 12-Ø22 530 580 500 150
DIN/WJ41H-25 DIN/WJ41H-25P
15 130 95 65 45 16 2 4-Ø14 191 197 120 5
20 150 105 75 58 18 2 4-Ø14 191 197 160 7
25 160 115 85 68 18 2 4-Ø14 197 205 160 9
32 180 140 100 78 18 2 4-Ø18 200 208 160 12
40 200 150 110 88 18 3 4-Ø18 218 231 200 19
50 230 165 125 102 20 3 4-Ø18 220 233 200 24
65 290 185 145 122 22 3 8-Ø18 238 254 280 33
80 310 200 160 138 24 3 8-Ø18 257 277 280 44
100 350 235 220 162 24 3 8-Ø22 340 365 320 60
125 400 270 250 188 26 3 8-Ø26 360 392 360 72
150 480 300 295 218 28 3 8-Ø26 390 420 360 98
200 600 360 310 278 30 3 12-Ø26 530 580 500 169
DIN/WJ41H-40 DIN/WJ41H-40P
15 130 95 65 45 16 2 4-Ø14 191 197 120 5
20 150 105 75 58 18 2 4-Ø14 191 197 160 7
25 160 115 85 68 18 2 4-Ø14 197 205 160 9
32 180 140 100 78 18 2 4-Ø18 200 208 160 12
40 200 150 110 88 18 3 4-Ø18 218 231 200 16
50 230 165 125 102 20 3 4-Ø18 220 233 200 23
65 290 185 145 122 22 3 8-Ø18 238 254 280 33
80 310 200 160 138 24 3 8-Ø18 257 277 280 45
100 350 235 220 162 24 3 8-Ø22 340 365 320 69
125 400 270 250 188 26 3 8-Ø26 360 392 360 98
150 480 300 295 218 28 3 8-Ø26 390 430 360 170
