当前位置：首页->蝶阀系列

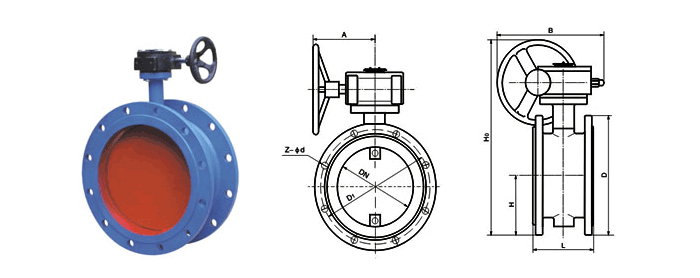

法兰式通风型蝶阀
发表时间：2011-5-25  文字 〖 大 中 小 〗  阅读次数：4449   [关闭窗口]

通经DN

L

D1

 D Z-d H H0 A B WT/Kgs
50 108 110 140 4-14 79 215 270 65 9
65 112 130 160 4-14 80 235 270 65 12
80 124 150 190 4-18 95 263 270 65 15
100 127 170 210 4-18 105 283 270 65 17
125 140 200 240 8-18 120 313 310 65 23
150 140 225 265 8-18 132.5 338 310 65 25
200 152 280 320 8-18 160 493 365 90 42
250 165 335 375 12-18 187.5 550 365 90 60
300 178 395 440 12-22 220 615 365 90 80
350 190 445 490 12-22 245 678 365 90 100
400 216 495 540 16-22 270 727 365 90 120
450 222 550 595 16-22 297.5 782 365 90 160

通经DN

L

D1

 D Z-d H H0 A B D0 WT/Kgs
50 108 110 140 4-14 70 443 193 125 80 51
65 112 130 160 4-14 80 463 193 125 80 62
80 114 150 190 4-18 95 483 193 125 80 73.5
100 127 170 210 4-18 105 498 193 125 80 87
125 140 200 240 8-18 120 682 193 245 150 98
150 140 225 265 8-18 132.5 736 193 245 150 102
200 152 280 320 8-18 160 800 283 245 150 150
250 165 335 375 12-18 187.5 895 283 313 200 170
300 178 395 440 12-22 220 956 334 313 200 220
350 190 445 490 12-22 245 1029 334 313 250 350
400 216 495 540 16-22 270 1103 425 313 250 430
450 222 550 595 16-22 297.5 1280 425 439 300 550
500 229 600 645 20-22 322.5 1186 425 431 360 580
600 267 705 755 20-26 377.5 1321 425 556 360 850
700 292 810 860 24-26 430 1431 620 556 360 950
800 318 920 975 24-30 487.5 1542 620 556 360 1150
900 330 1020 1075 24-30 537.5 1800 620 706 360 1750
1000 410 1120 1175 28-30 587.5 2363 620 706 360 2100
1200PN0.6 470 1340 1405 32-33 702.5 2583 620 706 360 2580
1200PN0.25 470 1320 1375 32-30 687.5
1400 530   1420 36-30
1600 600   1620 40-33
1800 670   1820 44-39
2000 760   2020 48-42
