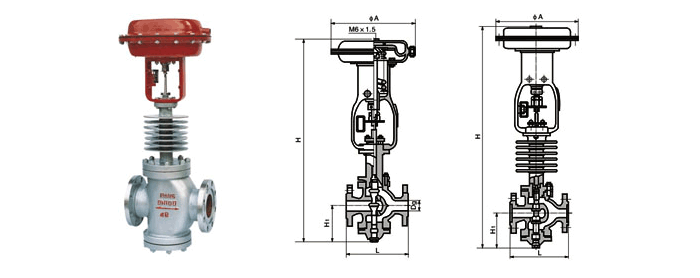

气动薄膜调节阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5390   [关闭窗口]

公称通径DN

 L ZMAP型
Type 		ZMAP型
Type 		ØA 输出压力 额定流量系数C
单座 双座
PN1.6
(MPa)		 PN6.4
(MPa)		 H H1 H H1 0.2 0.4 0.2 0.4 单座 双座
常温型 散热型 常温型 散热型 允许压盖 允许压盖
20 180 190 654 799 93 - - - 280 13 27 - - 1.2-5 -
25 185 205 669 725 110 679 785 117 8 16 54 64 8 10
32 200 220 680 786 120 684 790 120 5 11 44 64 12 16
40 220 240 754 854 130 774 874 138 325 5 10 46 64 20 25
50 250 265 785 885 145 785 885 144 3 6 38 64 32 40
65 275 295 991 1138 180 1011 1158 188 410 3 6 47 64 50 63
80 305 325 1008 1162 190 1042 1196 208 2 4 36 64 80 100
100 350 370 1015 1169 195 1065 1210 220 1.2 2.4 28 56 120 160
125 410 440 1268 1461 240 1318 1501 267 495 1.2 2.4 37.5 64 200 250
150 450 475 1286 1469 250 1340 1523 278 0.8 1.6 27 54 280 400
200 550 570 1363 1546 290 1423 1660 320 0.8 1 21.5 43 450 630

特点：

  1. 单座调节阀：具有易密封，泄露量少的特点，但不平衡力较大，故工作压差不宜过高。
  2. 双座调节阀：具有额定流量系数大，不平衡力小等优点，因而被广泛应用。
