当前位置：首页->止回阀系列

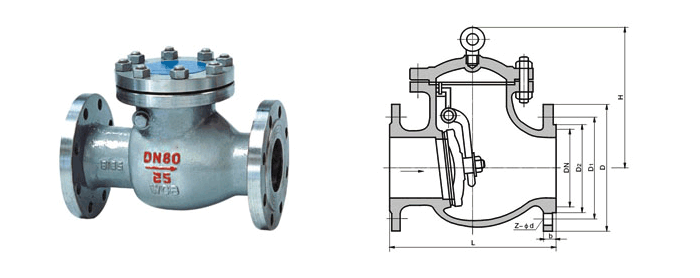

旋启式止回阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5367   [关闭窗口]
公称通经DN 主要外形尺寸和连接尺寸（mm） 重量
WT(KG)
L D D1 D2 D6 B F F2 Z-ØD H
H44H-40 H44W-40 H44W-40P H44W-40R H44W-40I
50 230 160 125 100 88 20 3 4 4-Ø18 169 22
65 290 180 145 120 110 22 3 4 8-Ø18 173 29
80 310 195 160 135 121 22 3 4 8-Ø18 185 38
100 350 230 190 160 150 24 3 4.5 8-Ø23 220 61
125 400 270 220 188 176 28 3 4.5 8-Ø25 248 96
150 480 300 250 218 204 30 3 4.5 8-Ø25 270 132
200 550 375 320 282 260 38 3 4.5 12-Ø30 342 213
250 650 445 385 345 313 42 3 4.5 12-Ø34 401 297
300 750 510 450 408 364 46 4 4.5 16-Ø34 423 372
350 850 570 510 465 422 52 4 5 16-Ø34 455 415
400 950 655 585 535 474 58 4 5 16-Ø41 510 480
公称通经DN 主要外形尺寸和连接尺寸（mm） 重量
WT(KG)
L D D1 D2 D6 B F F2 Z-ØD H
H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I
50 300 175 135 105 88 26 3 4 4-Ø18 177 27
65 340 200 160 130 110 28 3 4 8-Ø23 197 37
80 380 210 170 140 121 30 3 4 8-Ø23 212 57
100 430 250 200 168 150 32 3 4.5 8-Ø25 248 89
125 500 295 240 202 176 36 3 4.5 8-Ø30 296 135
150 550 340 280 240 204 38 3 4.5 8-Ø34 330 184
200 650 405 345 300 260 44 3 4.5 12-Ø34 385 266
250 775 470 400 352 313 48 3 4.5 12-Ø41 445 396
300 900 530 460 412 364 54 4 4.5 16-Ø41 474 643
350 1025 595 525 475 422 60 4 5 16-Ø41 514 815
400 1150 670 585 525 474 66 4 5 16-Ø48 616 1234

文章分页：1
