当前位置：首页->闸阀系列

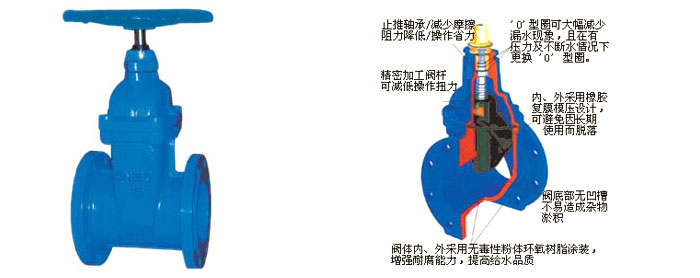

弹性座封闸阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：4257   [关闭窗口]

公称通经DN

 L D D1 D2 B Z-ØD H DO
PN10 PN16 PN10 PN16
50 180 155 125 - 100 18 4-Ø19 4-Ø19 365 200
65 190 185 145 - 118 19 4-Ø19 4-Ø19 442 200
80 240 211 160 - 125 21 8-Ø19 8-Ø19 540 250
100 250 238 180 - 152 21 8-Ø19 8-Ø19 616 250
125 254 250 210 - 184 19 8-Ø19 8-Ø19 710 340
150 280 290 240 - 204 22 8-Ø23 8-Ø23 812 340
200 300 342 295 - 256 23 8-Ø23 12-Ø23 1010 400
250 380 410 350 355 308 24 12-Ø23 12-Ø28 1180 450
300 400 464 400 410 362 25 12-Ø23 16-Ø28 1385 500
350 430 530 460 470 414 26 16-Ø23 16-Ø31 1542 560
400 406 580 515 525 480 28 16-Ø28 20-Ø31 1759 640
450 432 640 565 585 530 30 20-Ø28 20-Ø34 1972 720
500 457 715 620 650 585 31.5 20-Ø28 20-Ø37 - 720
600 508 840 685 770 685 36 20-Ø31 20-Ø31 - 800

公称通经DN

 L PN1.0MPa PN1.6MPa D2 H DO
D D1 B Z-ØD D D1 B Z-ØD
40 165 150 110 28 4-Ø18 150 110 18 4-Ø18 84 75 160
50 178 165 125 20 4-Ø18 165 125 20 4-Ø18 99 82 160
65 190 185 145 20 4-Ø18 185 145 20 4-Ø18 118 92 180
80 203 200 168 22 4-Ø18 200 160 20 4-Ø18 132 100 180
100 229 220 180 22 8-Ø18 220 180 22 8-Ø18 156 110 240
125 254 250 210 24 8-Ø18 250 210 22 8-Ø18 184 133 280
150 267 285 240 24 8-Ø22 285 240 24 8-Ø22 211 142 340
200 292 340 295 26 8-Ø22 340 295 24 12-Ø22 266 170 400
250 330 395 350 28 12-Ø22 405 355 26 12-Ø26 319 202 450
300 356 440 400 28 12-Ø22 460 410 28 12-Ø26 370 230 500
350 381 520 460 30 16-Ø22 520 470 30 16-Ø26 429 260 560
400 406 580 515 32 16-Ø26 580 525 32 16-Ø30 480 290 640
450 432 640 565 32 20-Ø26 640 585 34 20-Ø30 530 320 720
500 457 715 620 34 20-Ø26 715 650 36 20-Ø33 585 357 720
600 508 810 725 36 20-Ø30 840 725 38 20-Ø36 685 420 800
