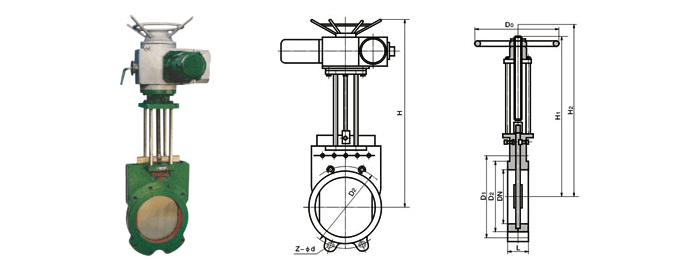

浆液阀
发表时间:2011-5-26  文字 〖 〗  阅读次数:4262   [关闭窗口]

公称通经DN

主要外形尺寸和连接尺寸(mm) WT(kg)
L D1 D2 Z-ØD H H1 DO
Z73X-2.5 Z73X-6 Z573X-2.5 Z573X-6 Z573X-10
Z673X-2.5 Z673X-6 Z673X-10 Z973X-2.5 Z973X-6 Z973X-10
50 40 125 100 4-M16 337 268 180 80
65 40 145 120 4-M16 357 291 180 90
80 50 160 135 8-M16 400 316 180 112
100 50 180 155 8-M16 466 364 200 140
150 60 270 210 8-M20 633 478 240 195
200 60 295 265 8-M20 744 543 280 260
250 70 350 318 12-M20 940 687 360 370
300 70 400 368 12-M20 1087 783 400 455
350 80 460 430 16-M20 1238 885 400 640
400 80 515 482 16-M24 1394 994 400 960
450 90 565 532 20-M24 1550 1100 400 1280
500 90 620 585 20-M24 1700 1200 400 1710
600 100 725 685 20-M27 2080 1480 400 1895
700 100 840 800 20-M27 1720 2470 800 2100
800 120 950 905 20-M30 2000 2900 800 2410
900 120 1050 1005 20-M30 2130 3100 800 2660
Z73X-16C Z573X-16C Z673X-16C Z973X-16C
200 60 295 180 12-M20 754 552 240 265
250 68 355 230 12-M24 945 692 240 376
300 78 410 280 12-M24 1010 788 370 455
350 78 470 330 16-M24 1245 890 370 648
400 102 525 380 16-M24 1685 1000 400 970
450 114 585 430 20-M27 1835 1110 400 1300
500 127 650 480 20-M30 1926 1230 400 1760
600 154 770 700 20-M36 2360 1500 800 1980
