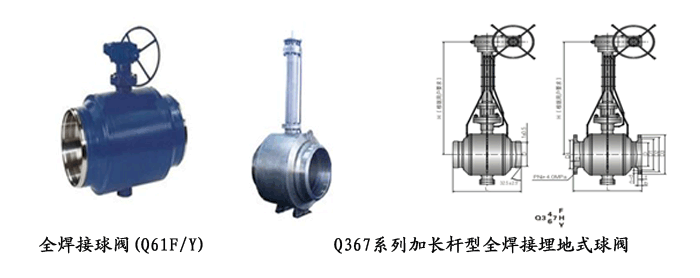

一、全焊接球阀 ( 全焊接球阀 (Q61F/Y))

产品简介：
阀门由全焊接的阀体和碳增强氟隆密封垫组成，可以在频繁操作，有杂质及化学物质的情况下长寿命运行。研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。
采用浮球结构，斜面弹性保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密。
阀杆的防泄漏结构使用两 “Q” 型圈，使阀杆转动自如且密封严密。
特性：
不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。
阀杆可以加长、易于保温。
操作手柄可以拆下，换向安装。
阀体不含沉重且不可靠的铸件。
安装调节机构，非常简便。

二、 Q367 系列加长杆型全焊接埋地式球阀

本公司生产的全焊接直埋式球阀广泛用于输水、化工、石油、天然气等埋地管道上，延长了更换检修阀门的时间间隔，以其优良的品质深受广大用户的欢迎。

全焊接埋地式球阀结构特点

除具有普通固定球阀的优点外，还具有以下特点：

1 、采用全焊结构，没有中法兰泄漏，与管道用对焊连接或法兰连接。前者没有管道和阀门法兰连接的泄漏，后者便于拆卸维修阀门。
2 、阀座密封面材料根据使用介质不同可选用 PTFE 、尼龙、合金钢、硬质合金等，能较大范围适应不同的温度、压力和腐蚀性要求。
3 、阀杆可根据用户具体安装情况加长，以便于地面操作。
4 、相对于同规格的常规球阀具有体积小、重量轻、外形美观、经久耐用等优点。

相关标准

1 、设计制造： GB/T 12237 。
2 、结构长度： GB/T12221 ； GB/T15188.1 或用户要求。
3 、焊接坡口： GB/T12224 或用户要求。
4 、法兰连接： JB/T 79 或用户要求。
5 、检验与试验： JB/T 9092 ； GB/T13927 。

零件名称	材 料
阀体、阀盖、支架	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
球体	ZG2Cr13 镀硬铬	ZG1Cr18Ni9Ti/HF	ZG0Cr18Ni12Mo2Ti/HF
阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
阀座	PTFE/2Cr13	1Cr18Ni9Ti /HF	0Cr18Ni12Mo2Ti/HF
填料	PTFE/ 柔性石墨
螺栓	35	1Cr17Ni2	1Cr17Ni2
螺母	45	0Cr18Ni9	0Cr18Ni9

公称压力 PN	最高使用压力	试验压力
		强度试验压力	密封试验压力	气密封试验压力
1.6	1.6	2.4	1.76	0.6
2.5	2.5	3.75	2.75	0.6
4.0	4.O	6.0	4.4	0.6
6.4	6.4	9.6	7.04	0.6
10.0	10.0	15.0	11.0	0.6

PN	DN	L 对焊	L 法兰	D	D1	D2	D3	D4	f	f1	b	n-φd
1.6 MPa	50	216	178	51	100	125	160	-	3	-	16	4-18
	65	241	191	64	120	145	180	-	3	-	18	4-18
	80	283	203	76	135	160	195	-	3	-	20	8-18
	100	305	229	102	155	180	215	-	3	-	20	8-18
	125	400	356	127	185	21O	245	-	3	-	22	8-18
	150	457	394	152	210	240	280	-	3	-	24	8-23
	200	521	457	203	265	295	335	-	3	-	26	12-23
	250	559	533	254	320	355	405	-	3	-	30	12-25
	300	635	610	305	375	41O	460	-	4	-	30	12-25
	350	762	686	337	435	470	520	-	4	-	34	16-25
	400	838	762	387	485	525	580	-	4	-	36	16-30
	450	914	864	438	545	585	640	-	4	-	40	20-30
	500	991	914	489	608	650	705	-	4	-	44	20-34
2.5 Mpa	50	216	216	51	100	125	160	-	3	-	20	4-18
	65	241	241	64	120	145	180	-	3	-	22	8-18
	80	283	283	76	135	160	195	-	3	-	22	8-18
	100	305	305	102	160	190	230	-	3	-	24	8-23
	125	400	381	127	188	220	270	-	3	-	28	8-25
	150	457	403	152	218	250	300	-	3	-	30	8-25
	200	521	502	203	278	310	360	-	3	-	34	12-25
	250	559	568	254	332	370	425	-	3	-	36	12-30
	300	635	648	305	390	430	485	-	4	-	40	16-30
	350	762	762	337	448	490	550	-	4	-	44	16-34
	400	838	838	387	505	550	610	-	4	-	48	16-34
	450	914	914	438	555	600	660	-	4	-	50	20-34
	500	991	991	489	610	660	730	-	4	-	52	20-41
4.0 Mpa	50	216	216	51	100	125	160	88	3	4	20	4-18
	65	241	241	64	120	145	180	110	3	4	22	8-18
	80	283	283	76	135	160	195	121	3	4	22	8-18
	100	305	305	102	160	190	230	150	3	4.5	24	8-23
	125	400	381	127	188	220	270	176	3	4.5	28	8-25
	150	457	403	152	218	250	300	204	3	4.5	30	8-25
	200	521	502	203	282	320	375	260	3	4.5	38	12-30
	250	559	568	254	345	385	445	313	3	4.5	42	12-34
	300	635	648	305	408	450	510	364	4	4.5	46	16-34
	350	762	762	337	465	510	570	422	4	5	52	16-34
	400	838	838	387	535	585	655	474	4	5	58	16-41
	450	914	914	438	560	610	680	524	4	5	60	20-41
	500	991	991	489	612	670	755	576	4	5	62	20-48
6.4 Mpa	50	230	216	51	105	135	175	88	3	4	26	4-23
	65	290	241	64	130	160	200	110	3	4	28	8-23
	80	310	283	76	140	170	210	121	3	4	30	8-23
	100	350	305	102	168	200	250	150	3	4.5	32	8-25
	150	480	403	152	240	280	340	204	3	4.5	38	8-34
	200	600	502	203	300	345	405	260	3	4.5	44	12-34
	250	730	568	254	352	400	470	313	3	4.5	48	12-41
	300	850	648	305	412	460	530	364	4	4.5	54	16-41
	350	980	762	337	475	525	595	422	4	5	60	16-41
	400	1100	838	387	525	585	670	474	4	5	66	16-48
	500	1054	1194	489	640	705	800	576	4	5	70	20-54
10.0 Mpa	50	292	292	51	112	145	195	88	3	4	28	4-25
	65	330	330	64	138	170	220	110	3	4	32	8-25
	80	356	356	76	148	180	230	121	3	4	34	8-25
	100	432	432	102	172	210	265	150	3	4.5	38	8-30
	150	559	559	152	250	290	350	204	3	4.5	46	12-34
	200	660	660	203	312	360	430	260	3	4.5	54	12-41
	250	787	787	254	382	430	500	313	3	4.5	60	12-41
	300	838	838	305	442	500	585	364	4	4.5	70	16-48
	350	889	889	337	498	560	655	422	4	5	76	16-54
	400	991	991	387	558	620	715	474	4	5	80	16-54
