Y型管接放料阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：6182   [关闭窗口]

  1. 设计制造按：ASMEB16.34(Class150为缩径设计)
  2. 结构长度按：ASMEB16.10
  3. 检验标准：API598
  4. 法兰尺寸按：GB/T9113

规格

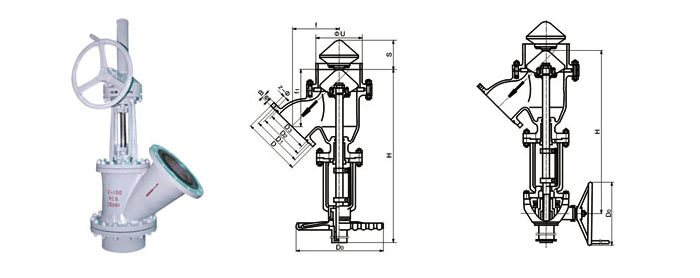

 驱动方式 F F1 D D1 D2 B Z-Ø E D0 H S ØU 驱动装置
DN(mm) NPS(in)
Main esternal and connection dimension Class 150(PN2.0MPa)
50 2m 手动 120 162 150 120.5 92 16 4-20 2 250 450 60 63.5 -
80 3m 手动 150 200 190 152.5 127 19.5 4-20 2 250 520 80 89 -
100 4m 手动 170 235 230 190.5 157 24 8-20 2 250 632 80 114 -
125 5m 手动 200 275 255 216 186 24 8-22 2 320 750 100 140 -
150 6m 手动 225 295 280 241.5 216 25.5 8-22 2 360 925 120 159 -
200 8m 齿动 290 350 345 298.5 270 29 8-22 2 450 1145 170 219 BA-1
250 10m 齿动 355 390 405 362 324 30.5 12-26 2 500 1320 200 273 BA-1
300 12m 齿动 420 450 485 432 381 32 12-26 2 550 1450 230 325 BA-1
350 14m 齿动 480 515 535 476 413 35 12-30 2 600 1600 260 356 BA-1

规格

 驱动方式 F F1 D D1 D2 D3 B Z-Ø E D0 H S ØU 驱动装置
DN(mm) NPS(in)
Main esternal and connection dimension Class 150(PN5.0MPa)
50 2m 手动 120 162 165 127 108 82.55 22.5 8-20 8 305 465 60 63.5 -
80 3m 手动 150 200 210 168.5 146 123.82 29 8-22 8 400 580 80 89 -
100 4m 手动 170 235 255 200 175 149.22 32 8-22 8 500 690 80 114 -
125 5m 手动 200 275 280 235 210 180.98 35 8-22 8 500 860 100 140 -
150 6m 齿动 225 295 320 270 241 211.12 37 12-22 8 550 1100 120 159 BA-2
200 8m 齿动 290 350 380 330 302 269.88 41.5 12-26 8 600 1240 220 219 BA-2
250 10m 齿动 355 390 445 387.5 356 323.85 48 16-30 8 700 1350 275 273 BA-2
