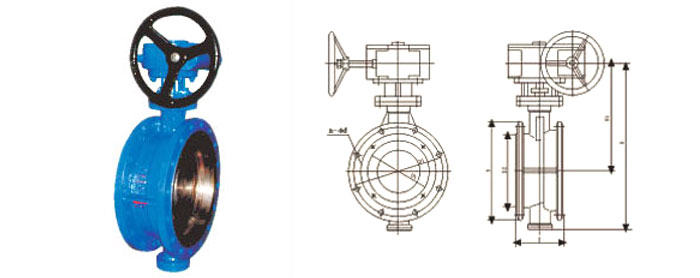

法兰式蜗轮传动硬密封蝶阀
发表时间:2011-5-25  文字 〖 〗  阅读次数:5081   [关闭窗口]

法兰式蜗轮传动硬密封蝶阀(D341H-10 16)主要连接尺寸

公称通径

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

(DN)

L

H1

H

D

D1

D2

n-φd

D

D1

D2

n-φd

50

108

225

320

160

125

100

4-18

160

125

100

4-18

65

112

245

350

180

145

120

4-18

180

145

120

4-18

80

114

245

360

195

160

135

4-18

195

160

135

8-18

100

127

270

400

215

180

155

8-18

215

180

155

8-18

125

140

310

480

245

210

185

8-18

245

210

185

8-18

150

140

315

520

280

240

210

8-23

280

240

210

8-23

200

152

375

610

335

295

265

8-23

335

295

265

12-23

250

165

405

670

390

350

320

12-23

405

355

320

12-25

300

178

435

730

440

400

368

12-23

460

410

375

12-25

350

190

500

830

500

460

428

16-23

520

470

435

16-25

400

216

525

890

565

515

482

16-25

580

525

485

16-30

450

222

580

970

615

565

532

20-25

640

585

545

20-30

500

229

615

1040

670

620

585

20-25

705

650

608

20-44

600

267

700

1190

780

725

685

20-30

840

770

718

20-41

700

292

755

1300

895

840

800

24-30

91O

840

788

24-41

800

318

835

1450

1010

950

905

24-34

1020

950

898

24-41

900

330

895

1580

1110

1050

1005

28-34

1120

1050

998

28-41

1000

410

1000

1750

1220

1160

1115

28-34

1255

1170

1110

28-48
