一、概述
本厂引进国外先进阀门制造技术，采用独特的“浮动密封”原理生产的蝶阀，彻底的解决了阀门内漏的可能性，并能减少密封阀座的摩擦阻力及操作扭距。可广泛地使用于给排水、建筑、空调、污水、石油、化工、食品、医药、轻纺、水电等系统流体管道作截止和调节作用。
二、特点
1.浮动式阀座，能自动找正蝶板最佳密封位置，达到良好的密封效果，并能减少操作扭矩。
2.采用单偏心结构，可减少阀座在开关过程中磨损，提高使用寿命。
3.球形密封面，保证阀门在关闭时，即使出现关不到位的情况，也能保证阀门密封不漏水。
4.特殊销子设计，保证蝶板与阀杆紧密结合，并可进行更换。
5.整体烤漆，能有效地防止锈蚀且只要更换密封阀座材料，就可使用于不同介质。
6.精益选材，保证每个零件具有很高的可靠性。
|
三.主要规格 |
四.主要零件材料 |
| 压力等级： 1.0MPa、 1.6MPa |
序号 |
名 称 |
材料 |
| 阀体压力： 1.5MPa、 2.4MPa |
1 |
阀 体 |
铸 铁 |
| 密封试验： 1.1MPa、 1.76MPa |
2 |
蝶 板 |
球墨铸铁、不锈钢 |
| 工作温度： 0～80℃ |
3 |
密封阀座 |
三元乙柄橡胶 |
| 适用介质： 水、油、气等 |
4 |
阀 杆 |
不 锈 钢 |

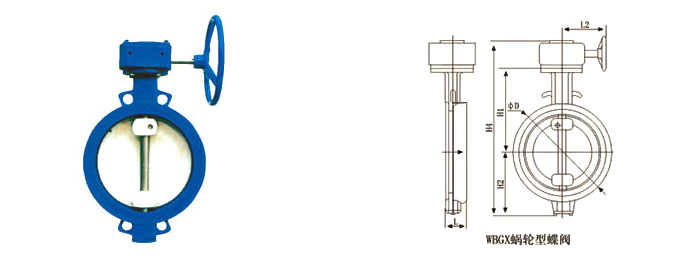

五、外形尺寸（压力等级：1.0MPa、1.6MPa）
|
公称通径 |
L |
L1 |
L2 |
ΦD |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
|
50 |
43 |
267 |
154 |
106 |
112.5 |
77 |
224 |
251 |
330 |
408 |
|
65 |
46 |
267 |
154 |
124 |
123 |
85 |
240 |
270 |
377 |
430 |
|
80 |
46 |
267 |
154 |
162 |
138 |
95 |
279 |
309 |
411 |
462 |
|
100 |
52 |
267 |
154 |
162 |
150 |
105 |
286 |
318 |
467 |
512 |
|
125 |
56 |
345 |
154 |
192 |
168 |
129 |
329 |
359 |
503 |
582 |
|
150 |
56 |
345 |
154 |
216 |
190 |
132 |
354 |
381 |
557 |
639 |
|
200 |
60 |
353 |
238 |
270 |
227.5 |
165 |
438 |
464 |
655 |
706 |
|
250 |
68 |
353 |
238 |
326 |
251 |
197 |
493 |
520 |
745 |
762 |
|
300 |
83 |
- |
227 |
376 |
284.5 |
234 |
- |
596 |
842 |
825 |
|
350 |
92 |
- |
227 |
436 |
310 |
283 |
- |
670 |
- |
887 |
|
400 |
102 |
- |
270 |
484 |
343 |
325 |
- |
781 |
- |
1030 |
|
450 |
114 |
- |
280 |
534 |
390 |
369 |
- |
852 |
- |
1160 |
|
500 |
127 |
- |
338 |
590 |
423 |
404 |
- |
610 |
- |
1343 |
|
600 |
154 |
- |
385 |
690 |
550 |
470 |
- |
1100 |
- |
1536 |
