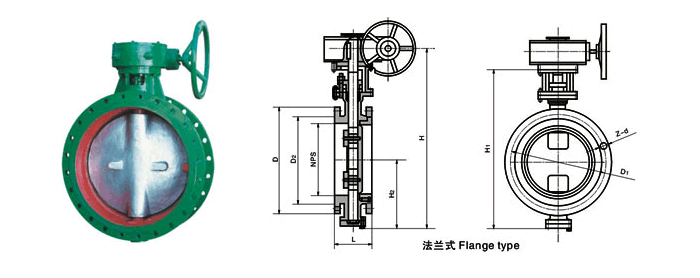

| 美式蝶阀 |
| 发表时间：2011-5-25 文字 〖 大 中 小 〗 阅读次数：5875 [关闭窗口] |
|
 |
| 公称通经DN |
主要外形尺寸和连接尺寸（mm） |
WT(kg) |
| L |
D |
D1 |
B |
z-Ød |
H |
H1 |
| F504-10 |
|
100 |
127 |
229 |
180 |
24 |
8-Ø17.5 |
225 |
120 |
31 |
| 125 |
127 |
254 |
210 |
24 |
8-Ø17.5 |
240 |
130 |
37 |
| 150 |
127 |
279 |
240 |
26 |
8-Ø22 |
260 |
140 |
43 |
| 200 |
152 |
343 |
295 |
26 |
8-Ø22 |
290 |
175 |
64 |
| 250 |
203 |
406 |
350 |
28 |
12-Ø22 |
340 |
205 |
113 |
| 300 |
203 |
483 |
400 |
28 |
12-Ø22 |
360 |
245 |
142 |
| 350 |
203 |
533 |
460 |
30 |
16-Ø22 |
400 |
270 |
171 |
| 400 |
203 |
597 |
515 |
32 |
16-Ø22 |
432 |
300 |
225 |
| 450 |
203 |
635 |
565 |
32 |
16-Ø22 |
475 |
320 |
258 |
| 500 |
203 |
699 |
620 |
34 |
16-Ø22 |
560 |
360 |
314 |
| 600 |
203 |
813 |
725 |
36 |
16-Ø22 |
680 |
410 |
396 |
| 公称通经DN |
主要外形尺寸和连接尺寸（mm） |
WT(kg) |
| L |
D |
D1 |
B |
z-Ød |
H |
H1 |
| F504-10 |
|
700 |
305 |
895 |
840 |
40 |
20-Ø30 |
710 |
474 |
590 |
| 800 |
305 |
1015 |
950 |
44 |
20-Ø33 |
750 |
534 |
670 |
| 900 |
305 |
1115 |
1050 |
46 |
24-Ø33 |
820 |
584 |
1120 |
| 1000 |
305 |
1230 |
1160 |
50 |
24-Ø36 |
930 |
642 |
1390 |
| 1200 |
380 |
1455 |
1380 |
56 |
28-Ø39 |
1050 |
754 |
1750 |
| 1400 |
380 |
1675 |
1590 |
62 |
32-Ø42 |
1220 |
890 |
2840 |
| 1600 |
380 |
1915 |
1820 |
68 |
36-Ø48 |
1330 |
1014 |
4130 | 文章分页：1
|
|
|
|
|
