当前位置：首页->蝶阀系列

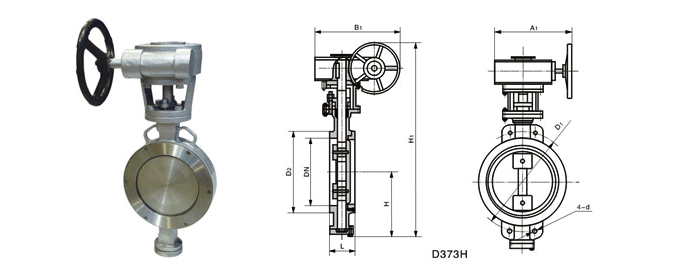

对夹式硬密封蝶阀
发表时间：2011-5-25  文字 〖 大 中 小 〗  阅读次数：5849   [关闭窗口]
公称通经DN 结构长度
（标准值） 		外形尺寸（参考值） 连接尺寸（标准值）
H D373H D673H D973H PN0.6MPa PN1.0MPa
毫米
mm		 英寸
inch		 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-D D1 Z-D

50

2

43

112

350

180

 200 625

245

 72 530 250 255 110 4-14 125 4-18
65 2
1/2		 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18
80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18
100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18
125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18
150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22
200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22
250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22
300 12 83 283 800 380 420 1035 450 220 1070 300 315 395 12-22 400 12-22
350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 460 16-22
400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-26
450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26
500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26
600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30
700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30
800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33
900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33
1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36
1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39

公称通经DN 结构长度
（标准值） 		外形尺寸（参考值） 连接尺寸（标准值）
H D373H D673H D973H PN0.6MPa PN1.0MPa
毫米
mm		 英寸
inch		 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-D D1 Z-D

50

2

43

112

350

180

 200 625

245

 72 530 250 255 125 4-14 125 4-18
65 2
1/2		 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18
80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18
100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22
125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26
150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26
200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26
250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30
300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30
350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33
400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36
450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36
500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36
600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39
700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42
800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48
900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48
1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56
1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56
公称通经DN 结构长度
（标准值） 		外形尺寸（参考值） 连接尺寸（标准值）
H D373H D673H D973H PN4.0MPa
毫米
mm		 英寸
inch		 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-D

50

2

43

112

350

180

 200 625

250

 170 530 250 255 125 4-18
65 2
1/2		 46 115 370 270 280 625 250 170 530 250 255 145 8-18
80 3 49 120 380 270 280 645 250 170 565 250 255 160 8-18
100 4 56 138 420 270 280 675 250 170 600 250 255 190 8-22
125 5 64 164 460 380 420 715 450 220 640 250 255 220 8-26
150 6 70 175 555 380 420 800 450 220 705 300 315 250 8-26
200 8 71 208 605 450 470 850 450 220 775 300 315 320 12-30
250 10 76 243 680 450 470 925 450 280 945 300 315 385 12-33
300 12 83 283 825 450 470 1035 650 280 1070 300 315 450 16-33
350 14 92 310 900 480 490 1070 650 280 1140 300 315 510 16-36
400 16 102 340 980 480 490 1190 650 280 1210 300 315 585 16-39
450 18 114 380 1030 640 660       1335 575 714 610 20-39
500 20 127 410 1105 640 660       1415 575 714 670 20-42

文章分页：1
