当前位置:首页->盲板阀(眼睛阀)
手动盲板阀
发表时间:2011-5-25  文字 〖 〗  阅读次数:8286   [关闭窗口]
结构特点及用途:

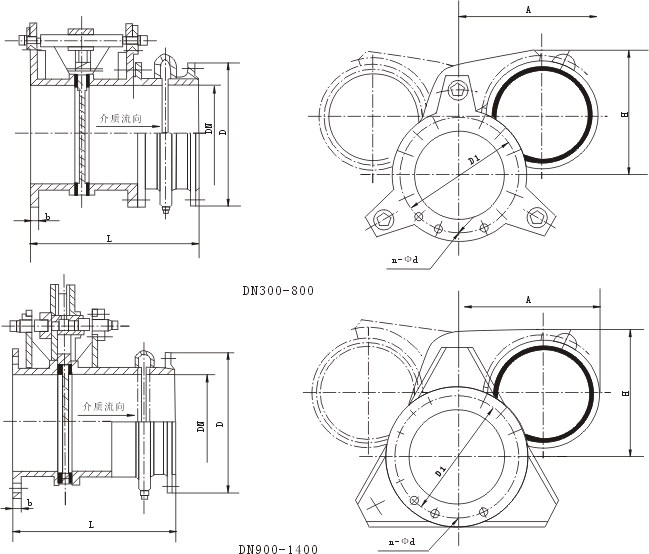

本阀DN300-800型手动扇形盲板阀为长结构系列。本阀在右阀体上设有伸缩器,一般用于较长管路中。
本阀的伸缩器可以补偿阀门启闭时阀体的轴向位移,减小阀门的启闭力矩(注:不能做为管路的补偿器)
本阀DN900-1400型手动扇形盲板阀为长结构系列。本阀设有伸缩器,用于较长管路中(注:不能做为管路的补偿器)。根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。

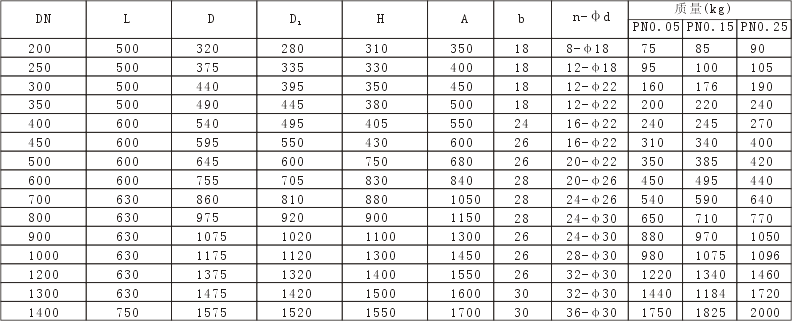

F43CX-(0.5、1.5、2.5)主要外形及连接尺寸表


文章分页:1
