一、产品概述
本厂生产的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀, 主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨顺、缓冲性能好等特点，是工业用水和城市排污的最佳产品。
二、主要技术参数
公称压力：1.0～2.5MPa
公称通径：40～1400mm
适用介质：水、油品、海水、污水
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP1598
四、主要零部件材料
|
零件名称 |
润体 |
阀板 |
密封圈 |
阀杆 |
填料 |
|
材料 |
灰铸铁、碳钢 |
灰铸铁、铸钢、球墨铸铁 |
丁晴耐油橡胶、氯丁橡胶 |
不锈钢 |
聚四氟乙烯 |

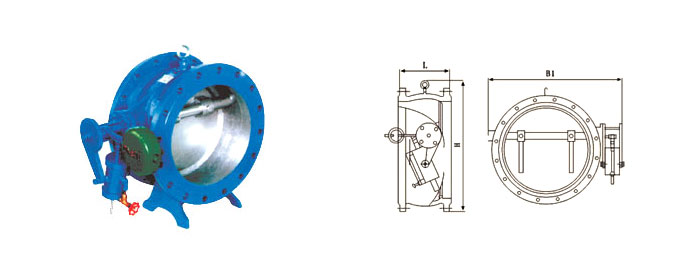

五、主要外形连接尺寸 单位：mm
|
DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
L |
230 |
250 |
270 |
290 |
31O |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
71O |
|
H |
550 |
630 |
690 |
780 |
860 |
91O |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
|
B1 |
540 |
600 |
650 |
710 |
770 |
830 |
900 |
1090 |
1200 |
1320 |
1420 |
1550 |
1780 |
2000 |
