当前位置:首页->闸阀系列
锻钢闸阀
发表时间:2011-5-26  文字 〖 〗  阅读次数:5056   [关闭窗口]

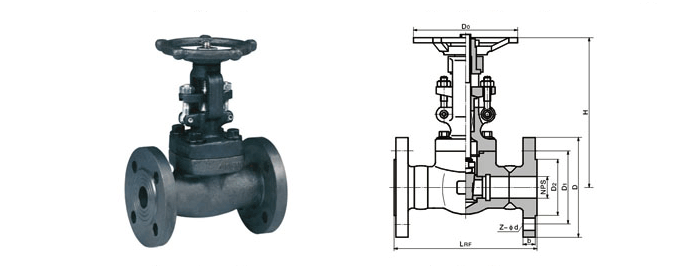

公称通经DN

主要外形尺寸和连接尺寸(mm) WT(kg)
L D S L1 T L2 H DO
Z41Y-100 Z11Y-100 Z61Y-100
15 90 13 22.5 10 1/2 15 151 118 7.8
20 100 18 28.5 11 3/4 17 182 130 12.5
25 120 23 34.5 12 1 19 197 150 17.5
32 120 28 43 14 1 1/4 21 201 166 23.5
40 135 36 49 15 1 1/2 21 227 180 38.5
50 155 45 61 16 2 25 253 180 42.2
Z41H-64 Z11H-64 Z61H-64
15 90 13 22.5 10 1/2 15 151 118 8.0
20 100 18 28.5 11 3/4 17 182 130 13.6
25 120 23 34.5 12 1 19 197 150 19.4
32 120 28 43 14 1 1/4 21 201 166 25.1
40 135 36 49 15 1 1/2 21 227 180 41.6
50 155 45 61 16 2 25 253 180 49.0

产品规范

设计规范

结构长度

连接法兰

试验与检验 压力-温度 产品标识 供货规范
JB/T7746 JB/T7746 JB/T79 JB/T9092 GB/T9131 GB/T12220 JB/T7928

试验项目

强度试验 密封试验 气密封试验 适用温度 适用介质
1.6

2.4

1.76 0.6

≤550°C

水、油品、蒸汽
2.5 3.8 2.76
4.0 6.0 4.4
6.4 9.6 7.04
10.0 15.0 11.0
16.0 24.0 17.6

零件名称

材料牌号


阀体/阀盖 25 1Cr18Ni9Ti
闸板/阀瓣 2Cr13 1Cr18Ni9Ti
阀杆 2Cr13 1Cr18Ni9Ti
密封圈 1Cr13+HF 1Cr18Ni9Ti+STL
填料 柔性石墨 聚四氟乙烯/FTFE
垫片 增强18/8/柔性石墨
螺栓 35/35CrMo 1Cr18Ni9Ti
适用温度 -29-425°C -40-200°C
适用介质 水、油品、蒸汽 硝酸类

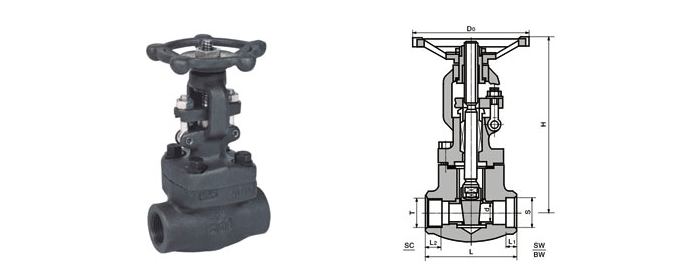

公称通经DN

主要外形尺寸和连接尺寸(mm) WT(kg)
L D S L1 T L2 H DO
Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40
15 90 13 22.5 10 1/2 15 151 118 6.9
20 100 18 28.5 11 3/4 17 182 130 9.8
25 120 23 34.5 12 1 19 197 150 13.5
32 120 28 43 14 1 1/4 21 201 166 19.5
40 135 36 49 15 1 1/2 21 227 180 28.5
50 155 45 61 16 2 25 253 180 30.3
Z41H-64 Z11H-64 Z61H-64
15 90 13 22.5 10 1/2 15 151 118 7.7
20 100 18 28.5 11 3/4 17 182 130 11.3
25 120 23 34.5 12 1 19 197 150 16.8
32 120 28 43 14 1 1/4 21 201 166 21.2
40 135 36 49 15 1 1/2 21 227 180 32.6
50 155 45 61 16 2 25 253 180 35
