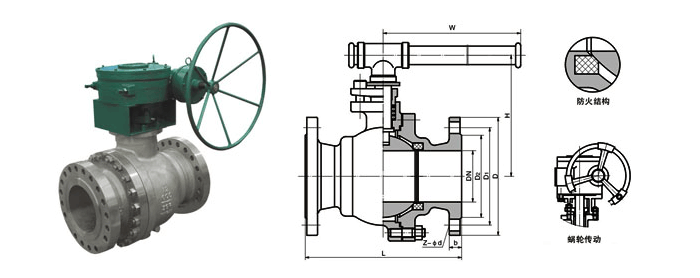

法兰浮动球球阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：4588   [关闭窗口]

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2 B Z-ØD H W
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P
15 130 95 65 45 14 4-Ø14 78 140 3
20 140 105 75 55 14 4-Ø14 84 160 4
25 150 115 85 65 14 4-Ø14 95 180 5
32 165 135 100 78 16 4-Ø18 150 250 9
40 180 145 110 85 16 4-Ø18 150 300 11
50 203 160 125 100 16 4-Ø18 170 350 15
65 222 180 145 120 18 4-Ø18 195 350 19
80 241 195 160 135 20 8-Ø18 215 400 27
100 305 215 180 155 20 8-Ø18 250 500 38
125 356 245 210 185 22 8-Ø18 265 600 58
150 394 280 240 210 24 8-Ø23 270 800 81
200 457 335 295 265 26 12-Ø23 330 800 95
250 533 405 355 320 30 12-Ø25 450 1300 140

公称通经DN

 主要外形尺寸和连接尺寸(mm) WT(kg)
L D D1 D2 B Z-ØD H W
Q41F-25 Q41F-25P Q641F-25 Q641F-25P Q9B41F-25 Q9B41F-25P
15 140 95 65 45 16 4-Ø14 103 100 3
20 152 105 75 55 16 4-Ø14 112 160 4
25 165 115 85 65 16 4-Ø14 123 160 6
32 178 135 100 78 18 4-Ø18 150 250 10
40 190 145 110 85 18 4-Ø18 156 250 14
50 216 160 125 100 20 4-Ø18 172 350 20
65 241 180 145 120 22 8-Ø18 197 350 25
80 283 195 160 135 22 8-Ø18 222 450 30
100 305 230 190 160 24 8-Ø23 1253 450 40
125 381 270 220 188 28 8-Ø25 275 600 65
150 403 300 250 218 30 8-Ø25 286 800 85
200 502 360 310 278 34 12-Ø25 340 1200 100
250 568 425 370 332 36 12-Ø30 470 1400 165
Q41F-40 Q41F-40P Q641F-40 Q641F-40P Q9B41F-40 Q9B41F-40P
15 140 95 65 45 16 4-Ø14 103 100 3
20 152 105 75 55 16 4-Ø14 112 160 4
25 165 115 85 65 16 4-Ø14 123 160 6
32 178 135 100 78 18 4-Ø18 150 250 10
40 190 145 110 85 18 4-Ø18 156 250 14
50 216 160 125 100 20 4-Ø18 172 350 20
65 241 180 145 120 22 8-Ø18 197 350 25
80 283 195 160 135 22 8-Ø18 222 450 30
100 305 230 190 160 24 8-Ø23 1253 450 40
125 381 270 220 188 28 8-Ø25 275 600 65
150 403 300 250 218 30 8-Ø25 286 800 85
200 502 375 320 282 38 12-Ø30 340 1200 100
250 568 445 385 345 42 12-Ø34 470 1400 165
Q41F-64 Q41F-64P Q641F-64 Q641F-64P Q9B41F-64 Q9B41F-64P
15 165 105 75 55 18 4-Ø14 105 130 3.1
20 190 125 90 68 20 4-Ø18 125 130 4.9
25 216 135 100 78 22 4-Ø18 135 160 7.2
32 229 150 110 82 24 4-Ø23 150 160 8.7
40 241 165 125 95 24 4-Ø23 165 230 12.1
50 292 175 135 105 26 4-Ø23 175 230 16.7
65 330 200 160 130 28 8-Ø23 200 400 28.2
80 356 210 170 140 30 8-Ø23 210 400 36
100 432 250 200 168 32 8-Ø25 250 700 66
125 508 295 240 202 36 8-Ø30 295 1100 98
150 559 340 280 240 38 8-Ø34 340 1500 142
