当前位置：首页->球阀系列

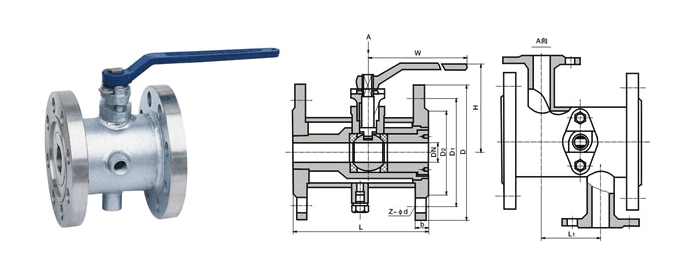

保温球阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5546   [关闭窗口]

公称通经DN

 PN1.6MPa WT(kg)
L L1 D D1 D2 B Z-ØD H W
15 108 45 95 65 45 14 4-Ø14 95 160 2.5
20 117 55 105 75 55 14 4-Ø14 101 160 3
25 127 65 115 85 65 14 4-Ø14 106 160 5
32 140 78 135 100 78 16 4-Ø18 112 230 6
40 165 85 145 110 85 16 4-Ø18 125 230 7
50 178 100 160 125 100 16 4-Ø18 135 230 10
65 191 120 180 145 120 18 4-Ø18 170 400 16
80 203 135 195 160 135 20 8-Ø18 193 400 19
100 229 155 215 180 155 20 8-Ø18 265 700 33
125 356 185 245 210 185 22 8-Ø18 310 700 48
150 394 210 280 240 210 24 8-Ø23 355 1100 62
200 457 265 335 295 265 26 12-Ø23 410 1500 93
250 533 320 405 355 320 30 12-Ø25 560 1500 120

公称通经DN

 PN2.5MPa WT(kg)
L L1 D D1 D2 B Z-ØD H W
15 140 45 95 65 45 16 4-Ø14 95 160 3
20 152 55 105 75 55 16 4-Ø14 101 160 4
25 165 65 115 85 65 16 4-Ø14 106 160 6
32 178 78 135 100 78 18 4-Ø18 112 230 7
40 190 85 145 110 85 18 4-Ø18 125 230 38
50 216 100 160 125 100 20 4-Ø18 135 230 11
65 241 120 180 145 120 22 8-Ø18 170 400 18
80 283 135 195 160 135 22 8-Ø18 193 400 23
100 305 155 230 190 160 24 8-Ø23 265 700 40
125 381 185 270 220 188 28 8-Ø25 310 700 70
150 403 210 300 250 218 30 8-Ø25 355 1100 102
200 502 265 360 310 278 34 12-Ø25 410 1500 150
250 568 320 425 370 332 36 12-Ø30 560 1500 182

文章分页：1
