当前位置：首页->截止阀系列

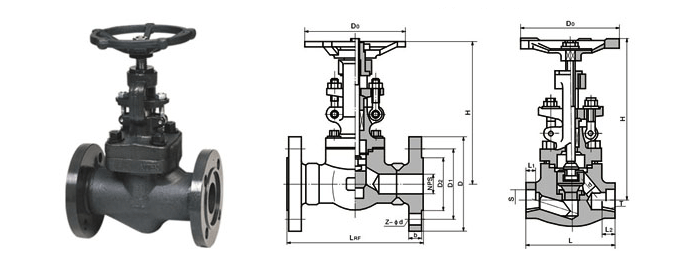

锻钢截止阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5409   [关闭窗口]

公称通经DN

 主要外形尺寸和连接尺寸（mm） WT
(kg)
L D S L1 T L2 H DO
J41H-16 J41H-25 J41H-40 J11H-16C J11H-25 J11H-40 J61H-16C J61H-25 J61H-40
15 90 13 22.5 10 1/2 15 159 98 6.9
20 100 18 28.5 11 3/4 17 190 112 9.8
25 120 23 34.5 12 1 19 208 126 13.5
32 140 29 43 14 1 1/4 21 216 166 19.5
40 170 36 49 15 1 1/2 21 247 188 28.5
50 200 46 61 16 2 25 290 220 30.3
J41H-64 J11H-64 J61H-64
15 90 13 22.5 10 1/2 15 159 98 7.7
20 100 18 28.5 11 3/4 17 190 112 11.3
25 120 23 34.5 12 1 19 208 126 16.8
32 140 29 43 14 1 1/4 21 216 166 21.2
40 170 36 49 15 1 1/2 21 258 188 32.6
50 210 46 61 16 2 25 405 220 35

公称通经DN

 主要外形尺寸和连接尺寸（mm） WT
(kg)
L D S L1 T L2 H DO
J41Y-100 J11Y-100 J61Y-100
15 90 13 22.5 10 1/2 15 159 98 7.8
20 100 18 28.5 11 3/4 17 190 112 12.5
25 120 23 34.5 12 1 19 208 126 17.5
32 140 29 43 14 1 1/4 21 216 166 23.5
40 170 36 49 15 1 1/2 21 258 188 38.5
50 200 46 61 16 2 25 405 220 42.2
J41H-64 J11H-64 J61H-64
15 90 13 22.5 10 1/2 15 159 98 8.2
20 100 18 28.5 11 3/4 17 190 112 13.8
25 120 23 34.5 12 1 19 208 126 18.5
32 140 29 43 14 1 1/4 21 216 166 25.5
40 170 36 49 15 1 1/2 21 258 188 41.5
50 210 46 61 16 2 25 405 220 49


文章分页：1
