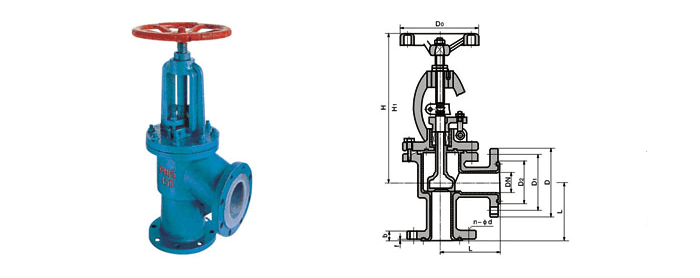

国标氟衬里角式截止阀
发表时间：2011-5-26  文字 〖 大 中 小 〗  阅读次数：5426   [关闭窗口]
设计规范

结构长度

连接法兰

 试验与检验 产品标识 供货规范
GB/T 12233
GB/T 12235 		GB/T 12221 JB/T78;JB/T79 GB/T 13927 GB/T 12220 JB/T7928

DN(mm)

 NPS(inch) L D D1 D2 F B N-ØD D0 H H1 WT(kg)
PN1.0MPa
15 1/2 90 95 65 45 2 14 4-Ø14 100 240 265 7
20 3/4 95 105 75 55 2 16 4-Ø14 100 245 270 7.5
25 1 100 115 85 65 2 16 4-Ø14 120 250 275 8
32 1 1/4 105 135 100 78 2 18 4-Ø18 120 260 290 12
40 1 1/2 115 145 110 85 3 18 4-Ø18 140 290 325 14
50 2 125 160 125 100 3 20 4-Ø18 140 300 335 19
65 2 1/2 145 180 145 120 3 20 4-Ø18 160 355 400 27
80 3 155 195 160 135 3 22 4-Ø18 160 400 450 42
100 4 175 215 180 155 3 22 8-Ø18 180 455 495 50
125 5 200 245 210 185 3 24 8-Ø18 180 530 560 64
150 6 225 280 240 210 3 24 8-Ø23 240 605 650 85
200 8 275 335 295 265 3 26 8-Ø23 240 650 770 105
250 10 325 390 350 320 3 28 12-Ø23 280 680 800 135
300 12 375 440 400 368 4 28 12-Ø23 280 710 835 165
PN1.6MPa
15 1/2 90 95 65 45 2 14 4-Ø14 100 240 265 7
20 3/4 95 105 75 55 2 16 4-Ø14 100 245 270 7.5
25 1 100 115 85 65 2 16 4-Ø14 120 250 275 8.8
32 1 1/4 105 135 100 78 2 18 4-Ø18 140 260 290 12
40 1 1/2 115 145 110 85 3 18 4-Ø18 140 285 320 14
50 2 125 160 125 100 3 20 4-Ø18 160 300 335 19
65 2 1/2 145 180 145 120 3 20 4-Ø18 180 355 400 27
80 3 155 195 160 135 3 22 8-Ø18 240 400 450 42
100 4 176 215 180 155 3 24 8-Ø18 240 455 495 50
125 5 200 245 210 185 3 26 8-Ø18 280 530 560 64
150 6 225 280 240 210 3 28 8-Ø23 320 610 650 85
200 8 275 335 295 265 3 30 8-Ø23 360 650 770 155
PN2.5MPa
15 1/2 90 95 65 45 2 14 4-Ø14 120 245 270 7.5
20 3/4 95 105 75 55 2 16 4-Ø14 120 250 275 8.5
25 1 100 115 85 65 2 16 4-Ø14 140 260 290 11
32 1 1/4 105 135 100 78 2 18 4-Ø18 160 290 325 13
40 1 1/2 115 145 110 85 3 18 4-Ø18 180 300 335 18
50 2 125 160 125 100 3 20 4-Ø18 180 365 400 31
